Lorsque vous installez un système d’énergie solaire, un composant essentiel pour garantir une performance optimale est le régulateur de charge solaire. Ce dernier contrôle la charge des batteries en provenance des panneaux solaires et garantit que celles-ci ne soient pas surchargées ou déchargées de manière incorrecte. Il existe principalement deux types de régulateurs : le régulateur PWM (Pulse Width Modulation) et le régulateur MPPT (Maximum Power Point Tracking). Dans cet article, nous allons expliquer les différences entre ces deux technologies et vous aider à choisir celui qui convient le mieux à votre installation.
Le régulateur de charge se place entre le panneau solaire et la batterie pour piloter le flux d’énergie en toute sécurité.
Le régulateur de charge solaire est un appareil indispensable dans un système photovoltaïque. Il sert à contrôler la tension et le courant en provenance des panneaux solaires, afin d'éviter la surcharge de la batterie. Ce processus est crucial pour prolonger la durée de vie des batteries et assurer une efficacité énergétique optimale.
Régulateur de charge solaire 12V/24V — le cœur de votre installation photovoltaïque.
Il existe deux types principaux de régulateurs de charge solaire :
Le régulateur de charge PWM (Pulse Width Modulation) fonctionne en réduisant progressivement la puissance des panneaux solaires lorsqu’ils atteignent la tension de charge de la batterie. Il fonctionne comme un interrupteur qui module la quantité de courant envoyée aux batteries selon leur état de charge.
Les avantages du PWM incluent :
Cependant, le régulateur PWM présente quelques limitations :
Le régulateur de charge MPPT (Maximum Power Point Tracking) est conçu pour maximiser l’énergie solaire captée en ajustant continuellement la tension et le courant des panneaux solaires pour rester proche du point de puissance maximale (Maximum Power Point).
Régulateur MPPT 20A 12V/24V — il extrait jusqu’à 30 % d’énergie en plus qu’un modèle PWM.
Les avantages du MPPT incluent :
En revanche, les régulateurs MPPT sont :
À ensoleillement variable, un régulateur MPPT récupère sensiblement plus d’énergie qu’un PWM.
Le régulateur PWM est idéal pour des petits systèmes solaires et des applications où le coût est un facteur déterminant. Il est adapté pour :
Le régulateur MPPT est recommandé pour des installations plus grandes ou complexes, où l’efficacité énergétique est essentielle. Optez pour un MPPT dans les cas suivants :
Panneau solaire flexible 100W monocristallin — à associer au régulateur adapté à sa puissance.
Le choix entre un régulateur de charge PWM et un régulateur MPPT dépend principalement de la taille de votre système solaire et de vos besoins en termes d’efficacité. Pour les petites installations à budget réduit, un régulateur PWM peut parfaitement faire l’affaire. Cependant, si vous cherchez à maximiser l’énergie produite, surtout dans des environnements avec un ensoleillement variable, un régulateur MPPT sera plus adapté.
Quel que soit votre choix, il est essentiel de bien comprendre les spécificités de votre installation et de choisir le régulateur de charge qui répond à vos besoins pour tirer le meilleur parti de votre énergie solaire.
Vous pouvez découvrir notre sélection de régulateurs de charge solaires sur spot-solaire.com pour garantir un fonctionnement optimal de votre système photovoltaïque.
Que vous montiez un petit kit de jardin ou une installation autonome complète, choisissez un matériel fiable pour protéger vos batteries et maximiser le rendement :
À lire aussi : Pourquoi passer au solaire : 7 raisons d'opter pour l'énergie solaire.
La différence entre PWM et MPPT n'est pas une question de qualité de fabrication. C'est une question d'électricité élémentaire, et elle s'explique en une phrase : un régulateur PWM force le panneau à travailler à la tension de la batterie, un MPPT le laisse travailler à sa tension optimale et convertit.
Un panneau photovoltaïque a une tension de puissance maximale, le Vmp, généralement située nettement au-dessus de la tension de la batterie. Un panneau dit « 12 V » travaille souvent autour de 17 à 19 V, un panneau de toiture standard bien plus haut.
Avec un PWM, le panneau est ramené à la tension de la batterie, autour de 12 à 14 V en charge. Le courant, lui, ne change pas. La puissance réellement transmise est donc le courant du panneau multiplié par la tension de la batterie, pas par son Vmp : la différence est perdue.

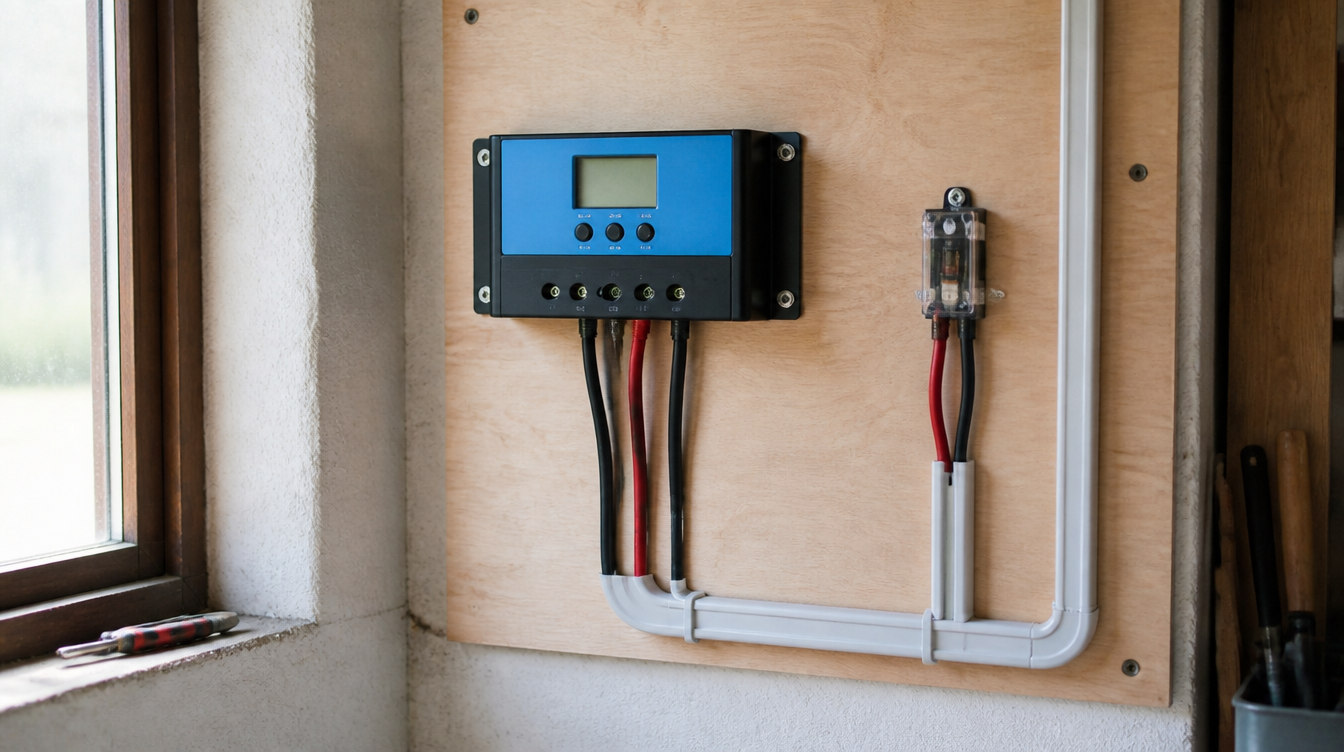

Quel que soit le modèle, le régulateur se pose à l'abri, au sec et ventilé, au plus près de la batterie.
Avec un MPPT, un convertisseur abaisse la tension et augmente le courant en proportion. C'est de là que vient l'écart, et c'est pour cela qu'il dépend entièrement de l'écart entre le Vmp du panneau et la tension de la batterie.
L'article original cite « jusqu'à 30 % ». Ce chiffre est un maximum de communication, pas une valeur moyenne. Voici les ordres de grandeur réels selon la configuration — indicatifs, car ils dépendent du matériel et du climat.
| Configuration | Gain MPPT indicatif | Verdict |
|---|---|---|
| Panneau 12 V sur batterie 12 V, plein soleil, été | faible, de l'ordre de 5 à 15 % | Le PWM suffit souvent |
| Panneau 12 V sur batterie 12 V, hiver et froid | sensiblement plus élevé | Le MPPT prend l'avantage |
| Panneau haute tension sur batterie 12 V | l'écart devient important | MPPT obligatoire |
| Panneaux en série sur batterie 24 V | écart marqué | MPPT recommandé |
| Ciel voilé, lumière faible | écart marqué | MPPT nettement meilleur |
| Petit panneau de quelques dizaines de watts | marginal en valeur absolue | PWM, largement |
Un panneau conçu pour le raccordement réseau, à tension élevée, branché sur un régulateur PWM et une batterie 12 V, gaspille une part majeure de sa production — quand il ne dépasse pas simplement la tension d'entrée admissible. Dans cette configuration, le MPPT n'est pas une optimisation, c'est une condition de fonctionnement.
Un MPPT coûte davantage. La question n'est donc pas « lequel est le meilleur » — c'est le MPPT — mais « à partir de quand la différence est-elle récupérée ».
Il y a un argument non financier, souvent décisif : le MPPT permet de câbler en série, donc d'utiliser des câbles de plus faible section sur de longues distances, avec moins de chute de tension. Sur un abri de jardin éloigné, c'est parfois ce point qui tranche, avant même le rendement.
Deux panneaux en série demandent un MPPT ; en parallèle, un PWM peut suivre mais impose des câbles plus gros.
Un régulateur se choisit en ampères, pas en watts. C'est la confusion la plus fréquente, et elle conduit systématiquement à un appareil sous-dimensionné.
| Ce que vous regardez | Où le lire | Pourquoi ça compte |
|---|---|---|
| Isc (courant de court-circuit) | Étiquette au dos du panneau | Base du dimensionnement en ampères |
| Voc (tension à vide) | Étiquette au dos du panneau | Doit rester sous la limite d'entrée, froid compris |
| Vmp (tension de puissance max) | Étiquette au dos du panneau | Détermine le gain réel d'un MPPT |
| Tension du parc | 12 V, 24 V ou 48 V | Divise le courant à débit égal |
| Courant nominal du régulateur | Fiche du régulateur | Doit couvrir le calcul avec sa marge |
Beaucoup de régulateurs acceptent une puissance panneau supérieure à leur nominal, en écrêtant le surplus. C'est parfois un choix volontaire pour mieux capter l'hiver. Mais cela ne dispense jamais de respecter la tension d'entrée maximale : le dépassement en tension ne s'écrête pas, il casse.
Pour la méthode complète de dimensionnement d'une installation autonome, voir notre guide dimensionner un kit solaire autonome.
L'ordre de branchement n'est pas une préférence d'installateur : la plupart des régulateurs détectent la tension du parc batterie au démarrage. Se tromper d'ordre, c'est au mieux un réglage faux, au pire un appareil mort.
Câbles de section suffisante, embouts propres, serrage ferme : un contact chaud est la première cause de panne d'un bornier.
La sortie consommateurs d'un régulateur est pratique pour de l'éclairage : elle coupe avant la décharge profonde et sait souvent piloter un allumage nocturne. Elle est en revanche limitée en courant, et ne convient pas à un appareil qui appelle beaucoup au démarrage — un convertisseur se raccorde directement à la batterie, protégé par son propre fusible.
Un régulateur bien dimensionné dure des années. Quand il meurt prématurément, c'est presque toujours pour l'une de ces raisons.
| Erreur | Ce qui se passe | Comment l'éviter |
|---|---|---|
| Brancher le panneau avant la batterie | Mauvaise détection de tension, casse possible | Batterie, puis panneau, puis consommateurs |
| Inverser la polarité | Destruction immédiate sur beaucoup de modèles | Repérer les câbles avant tout branchement |
| Dépasser la tension d'entrée | Claquage de l'étage d'entrée | Calculer le Voc majoré pour le froid |
| Aucune protection côté batterie | Court-circuit non protégé | Fusible au plus près de la borne positive |
| Laisser le réglage de chimie par défaut | Charge inadaptée, batterie abîmée | Sélectionner le type réel de batterie |
| Monter dans un coffre fermé | Surchauffe et vieillissement accéléré | Local sec, ventilé, à l'abri du gel |
| Sous-dimensionner en ampères | Échauffement permanent du bornier | Calcul avec 25 % de marge |
Une batterie LiFePO4 ne se charge pas comme une batterie au plomb : tensions différentes, pas de phase de floating identique, et surtout un BMS qui peut couper brutalement. Un régulateur laissé sur un profil plomb chargera mal, voire abîmera le parc.
Sur un parc lithium, le profil de charge du régulateur doit être sélectionné explicitement : le réglage par défaut est presque toujours un profil plomb.
Le détail des chimies et de leurs contraintes figure dans notre guide quelle batterie pour lampe solaire : Ni-MH, Li-ion ou LiFePO4.
Un régulateur à écran est un instrument de mesure gratuit. Encore faut-il savoir ce qu'on regarde.
Relevez les mêmes valeurs à la même heure, par beau temps : c'est l'évolution dans le temps qui révèle un problème, pas une mesure isolée.
| Ce que vous voyez | Interprétation probable | Vérification |
|---|---|---|
| Courant de charge nul en plein soleil | Panneau, câble ou fusible coupé | Tension à vide aux bornes du panneau |
| Tension batterie qui plafonne bas | Batterie en fin de vie ou profil inadapté | Réglage de chimie, puis état du parc |
| Charge qui s'arrête très vite | Batterie déjà pleine, ou capacité effondrée | Suivre la tension au fil de la journée |
| Régulateur chaud au toucher | Ventilation insuffisante ou sous-dimensionnement | Dégager l'appareil, recalculer les ampères |
| Production très faible par beau temps | Ombrage partiel ou panneau encrassé | Regarder le panneau à midi, le nettoyer |
Notez une fois par saison la production d'une belle journée. Une baisse progressive d'année en année est normale ; une chute brutale signale un problème localisé — encrassement, connecteur oxydé, ombre nouvelle. Voir aussi nettoyer le panneau solaire et orienter et incliner un panneau.
Une question revient souvent : faut-il un régulateur pour une lampe solaire de jardin ? La réponse est non — il y en a déjà un.
Entre la lampe autonome et le kit 12 V, la frontière se situe là où l'on veut alimenter autre chose que de la lumière.
Le circuit intégré d'une lampe solaire remplit les mêmes fonctions qu'un régulateur, en miniature : il limite la charge, empêche la décharge profonde, détecte la tombée du jour et pilote la LED. Vous ne le choisissez pas, il est soudé.
C'est d'ailleurs pour cela qu'on ne remplace pas une batterie de lampe par une chimie différente sans précaution : le circuit de charge a été conçu pour un type d'accumulateur précis. Voir quelle pile pour lampe solaire et comment fonctionnent les lampes solaires.
PWM ou MPPT : lequel choisir concrètement ?Le MPPT est toujours techniquement supérieur. Le PWM reste pertinent sur un petit panneau 12 V, en usage estival, quand le gain en valeur absolue serait faible. Dès qu'il y a des panneaux en série, une tension élevée ou un usage hivernal, choisissez un MPPT.
Le MPPT donne-t-il vraiment 30 % de plus ?C'est un maximum, pas une moyenne. Le gain dépend de l'écart entre la tension optimale du panneau et celle de la batterie, ainsi que de la température. Sur panneau 12 V et batterie 12 V en plein été, il est bien plus modeste.
Comment choisir l'ampérage d'un régulateur ?Divisez la puissance crête totale des panneaux par la tension du parc batterie, puis ajoutez environ 25 % de marge. Vérifiez ensuite que la tension à vide des panneaux, majorée pour le froid, reste sous la tension d'entrée maximale de l'appareil.
Dans quel ordre brancher un régulateur de charge ?Toujours la batterie en premier, car beaucoup de régulateurs détectent la tension du parc au démarrage. Ensuite le panneau, puis les consommateurs. Pour débrancher, on procède dans l'ordre inverse.
Qu'est-ce qui détruit un régulateur solaire ?Principalement l'inversion de polarité, le dépassement de la tension d'entrée maximale et le branchement du panneau avant la batterie. S'y ajoutent l'absence de protection côté batterie et le montage dans un coffre non ventilé.
Faut-il un régulateur pour une lampe solaire de jardin ?Non : la régulation est déjà intégrée au circuit de la lampe, qui gère la charge, la protection contre la décharge profonde et la détection du crépuscule. La question du PWM ou du MPPT ne se pose qu'à partir d'un kit avec panneau et batterie séparés.
Entre PWM et MPPT, la supériorité technique du MPPT n'est pas discutable, mais elle ne se traduit en gain réel que lorsque l'écart de tension entre panneau et batterie est important, ou que l'installation fonctionne en hiver et par faible lumière. Sur un petit panneau 12 V d'été, le PWM reste un choix honnête.
Quel que soit le modèle retenu, deux points comptent plus que la technologie : un dimensionnement en ampères avec sa marge, et un branchement dans le bon ordre — batterie, puis panneau, puis consommateurs. C'est là que se jouent la longévité de l'appareil et celle du parc batterie.
Voir les régulateurs de charge solaireDécouvrir le matériel solaire
Recherches fréquentes : regulateur de charge solaire, pwm ou mppt, difference pwm mppt, regulateur mppt 12v 24v, regulateur pwm solaire, dimensionner regulateur solaire, ampere regulateur solaire, branchement regulateur de charge, ordre de branchement regulateur solaire, tension entree maximale regulateur, regulateur solaire lifepo4, regulateur charge batterie solaire, rendement mppt hiver, choisir regulateur solaire.
