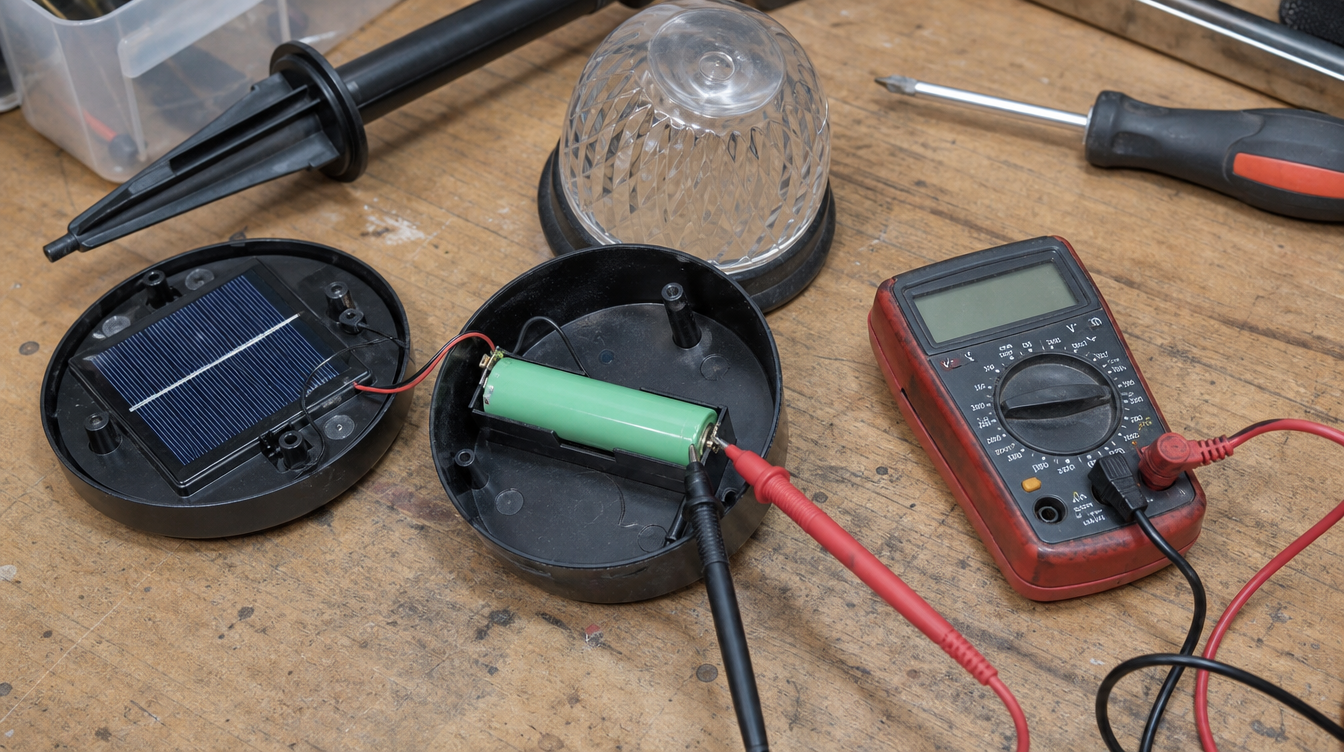

Tester une lampe solaire au multimètre permet d'arrêter de deviner : en une quinzaine de minutes, on sait si le coupable est le panneau, la batterie, le capteur, la LED ou un simple contact corrodé. Voici la méthode complète, les valeurs à attendre, les seuils qui condamnent une batterie, et le moment où il vaut mieux renoncer à réparer.
Une lampe solaire qui ne s'allume plus est rarement morte. Dans la majorité des cas, un seul de ses cinq organes a lâché, et il suffit de savoir lequel. Le problème, c'est que les symptômes se ressemblent tous : une batterie en fin de vie, un panneau encrassé et un contact oxydé produisent exactement le même comportement.
C'est là que le diagnostic d'une lampe solaire au multimètre change tout. L'appareil coûte le prix d'un repas, se prend en main en dix minutes, et transforme une intuition en verdict. Vous mesurez, vous comparez à une plage attendue, vous concluez.
Ce guide reprend la démarche complète : tester un panneau solaire au multimètre, mesurer une batterie au repos et sous charge, vérifier un capteur crépusculaire à la main, sonder les LED et traquer les contacts corrodés. Avec, à chaque étape, des ordres de grandeur clairement présentés comme tels et les précautions de sécurité qui s'imposent.
Tester une lampe solaire au multimètre est la seule façon de savoir ce qui ne va pas au lieu de le supposer. Sans mesure, on change une batterie qui allait bien, on jette un luminaire dont seul un contact était oxydé, et on recommence l'année suivante.
Une lampe solaire est un système à cinq organes seulement. Le panneau capte, la batterie stocke, le capteur décide, l'électronique régule, la LED éclaire. Quand l'ensemble s'arrête, c'est qu'un seul de ces cinq maillons a lâché — presque jamais deux.
Le multimètre permet d'ouvrir chacun de ces maillons et de lui poser une question simple : est-ce que tu fais encore ton travail ? Il répond en volts, en milliampères ou en ohms. C'est factuel, c'est reproductible, et cela prend une quinzaine de minutes.
Avant de sortir l'appareil, prenez tout de même trente secondes pour écarter les causes triviales. Un interrupteur resté sur OFF, un film plastique de protection jamais retiré du panneau, une languette isolante encore en place sous la batterie d'un produit neuf : ces trois cas représentent une part considérable des « pannes » signalées.
Notre article dédié aux 10 raisons pour lesquelles une lampe solaire ne marche pas passe en revue ces vérifications sans outil. Faites-les d'abord : si le problème persiste, alors seulement le multimètre devient utile.
Soyons honnêtes sur ses limites. Un multimètre mesure des grandeurs électriques à un instant donné. Il ne vous dira pas si un joint est poreux, si le boîtier prend l'eau par temps de pluie battante, ni si l'électronique se coupe seulement à froid.
Pour ces défauts intermittents, la mesure oriente mais ne conclut pas. Il faudra alors observer le comportement sur plusieurs jours, ou refaire la mesure dans les conditions où la panne apparaît. C'est une nuance importante : l'appareil est un révélateur, pas un oracle.
Gardez ce schéma en tête : il donne l'ordre logique du diagnostic. On remonte la chaîne depuis la source d'énergie, parce qu'un défaut en amont fait immanquablement croire à une panne en aval.
Un multimètre d'entrée de gamme suffit très largement pour ce travail. Vous n'avez besoin ni de la mesure de capacité, ni du testeur de transistors, ni de la vraie valeur efficace. Trois fonctions couvrent tout : tension continue, courant continu, continuité.
Sur un multimètre à sélection automatique, il suffit de choisir la grandeur : l'appareil trouve seul le calibre. Sur un modèle manuel, la règle est de commencer au calibre immédiatement supérieur à la valeur attendue. Pour une lampe solaire, 20 V couvre absolument tout.
La pointe noire va toujours dans la borne COM. La pointe rouge va dans la borne V/Ω pour mesurer une tension ou une résistance, et dans la borne mA ou 10 A pour mesurer un courant. C'est le geste que l'on oublie le plus souvent.
Pour une tension, on mesure en parallèle : les pointes se posent de part et d'autre du composant, sans rien débrancher. Pour un courant, on mesure en série : il faut ouvrir le circuit et laisser le courant traverser l'appareil.
Mesurer une tension alors que la pointe rouge est restée sur la borne « A » crée un court-circuit franc à travers l'appareil. Sur un multimètre bon marché, c'est le fusible interne qui saute, dans le meilleur des cas. Prenez l'habitude de remettre systématiquement la pointe rouge sur la borne V/Ω dès que vous avez fini une mesure de courant.
Notez vos relevés sur un papier ou dans votre téléphone, avec la date et la météo du moment. Une mesure isolée n'a pas beaucoup de sens ; une mesure comparée à celle du mois dernier, ou à celle d'une lampe identique qui fonctionne, en a énormément.
Si vous possédez plusieurs exemplaires du même modèle, vous disposez d'un étalon gratuit. Mesurez la lampe qui marche, puis celle qui ne marche pas, dans la même minute et au même endroit. L'écart saute aux yeux.
Le diagnostic d'une lampe solaire se fait toujours dans le même ordre, et on s'arrête au premier coupable. Remonter la chaîne dans le désordre est la meilleure façon de perdre une heure et de tirer une fausse conclusion.
Parce qu'un panneau mort produit exactement les mêmes symptômes qu'une batterie morte : la lampe ne s'allume pas, ou s'allume dix minutes puis s'éteint. Si vous commencez par la batterie, vous risquez de la remplacer pour rien et de retrouver la panne trois jours plus tard.
Le panneau se teste par ailleurs sans ouvrir quoi que ce soit sur beaucoup de modèles, ou en dévissant deux vis sur les autres. C'est la mesure la plus rapide.
Dès qu'une mesure sort franchement de la plage attendue, arrêtez-vous. Traitez ce défaut, remontez, et refaites fonctionner la lampe une nuit complète avant de chercher autre chose. Les pannes multiples existent, mais elles sont rares sur un objet aussi simple.
Nettoyez le panneau à l'eau claire et séchez-le, retirez les feuilles, essuyez les contacts visibles. Une vitre encrassée fait chuter la tension mesurée et vous envoie sur une fausse piste. C'est aussi l'occasion de vérifier l'état du joint et de la vis de fermeture.
Le carton et la lampe de poche sont les deux accessoires les plus sous-estimés : ils permettent de forcer la lampe à basculer en mode nuit puis en mode jour à volonté, sans attendre le crépuscule.
Sur une table, à l'intérieur, avec de la lumière et un fond clair pour ne pas perdre les vis. Une petite boîte ou un aimant pour ranger la visserie au fur et à mesure évite l'épisode classique de la vis qui roule sous le meuble.
Prenez une photo avec votre téléphone à chaque étape du démontage. Au remontage, la position exacte d'un fil ou l'orientation d'un joint ne s'invente pas, et la photo vaut tous les souvenirs.
Mesurer la tension d'un panneau solaire est la première manipulation du diagnostic, et la plus parlante. On mesure ce que l'on appelle la tension à vide, c'est-à-dire la tension délivrée par le panneau quand il n'alimente rien.
La tension à vide dépend du nombre de cellules du panneau, pas de son ensoleillement — ou très peu. C'est ce qui la rend pratique : elle est presque binaire. Un panneau qui donne sa tension nominale est électriquement vivant ; un panneau à zéro volt est mort ou déconnecté.
| Type de panneau | Tension à vide attendue au soleil* | Lecture au multimètre |
|---|---|---|
| Petit panneau de balise ou de borne | environ 1,5 à 2,5 V | Une cellule ou deux en série |
| Panneau de spot ou d'applique courante | environ 4 à 6,5 V | Le format le plus répandu |
| Panneau de projecteur ou de lampadaire | environ 6 à 12 V | Selon la chimie de la batterie |
| Panneau déporté d'ampoule ou de plafonnier | environ 5 à 9 V | Vérifier aussi le câble |
| Panneau mort, fissuré ou déconnecté | 0 à 0,3 V | Verdict sans appel |
Un panneau peut afficher une tension à vide parfaitement normale et être pourtant incapable de charger quoi que ce soit. C'est le cas typique d'une cellule fissurée ou d'une liaison interne dégradée : la tension passe, le courant non. C'est exactement pour cela que la mesure de tension seule ne suffit jamais, et qu'il faut enchaîner avec le courant de court-circuit.
En intérieur, sous un éclairage domestique, un panneau descend souvent à 60 ou 70 % de sa tension à vide, parfois beaucoup moins. Ce n'est pas un défaut : la lumière artificielle est incomparablement plus faible que le soleil, et son spectre est mal adapté au silicium.
Ne concluez donc jamais depuis une mesure faite dans un salon. Un panneau doit se tester dehors, de préférence entre 11 h et 15 h par ciel dégagé. Par temps très couvert, attendez-vous à une tension légèrement basse mais pas nulle.
Cette différence de comportement est la clé du diagnostic. La tension vous dit si le panneau est connecté ; le courant vous dit s'il est performant. Les deux mesures sont complémentaires et ne se remplacent pas.
La mesure du courant de court-circuit, souvent noté Icc ou Isc, est la plus révélatrice de tout le diagnostic, et pourtant presque personne ne la fait. Elle consiste à mesurer le courant que le panneau délivre quand ses deux bornes sont reliées à travers le multimètre.
Le court-circuit d'un panneau photovoltaïque de cette taille n'a rien de dangereux pour lui : un panneau est naturellement limité en courant, contrairement à une batterie. C'est même le test normalisé utilisé par les fabricants.
| Format de panneau | Courant de court-circuit indicatif au plein soleil* | Diagnostic |
|---|---|---|
| Panneau de balise (quelques cm²) | quelques dizaines de mA | Faible mais suffisant pour une LED unique |
| Panneau de spot ou d'applique | environ 50 à 200 mA | Le cas le plus courant |
| Panneau de projecteur | environ 200 à 600 mA | À comparer à la fiche produit |
| Panneau déporté de plafonnier | environ 150 à 500 mA | Mesurez aussi en bout de câble |
| Moins de 20 % de la valeur attendue | — | Panneau dégradé ou cellules fissurées |
| Zéro malgré une tension normale | — | Liaison interne rompue : panneau à remplacer |
Sur une lampe à panneau déporté, faites la mesure deux fois : d'abord aux bornes du panneau, ensuite en bout de câble, côté luminaire. Si le courant s'effondre entre les deux, le câble ou l'un de ses connecteurs est en cause.
C'est un défaut très fréquent, lié aux passages de tondeuse, aux rongeurs et à l'eau qui remonte par capillarité dans une gaine fendue. Le remplacement du câble règle alors la panne pour un coût dérisoire.
Sur un spot à panneau intégré, les deux fils du panneau sont généralement accessibles dès le capot ouvert.
Mesurez le courant de court-circuit, nettoyez soigneusement le panneau, séchez, puis remesurez dans la même minute et au même endroit. Si le courant remonte nettement, vous aviez un problème d'encrassement. S'il ne bouge pas, le panneau est réellement dégradé et aucun nettoyage ne le sauvera.
Tester la batterie d'une lampe solaire demande trois mesures successives, pas une seule. Une batterie peut afficher une tension parfaitement rassurante au repos et s'effondrer dès qu'on lui demande le moindre courant. C'est même le scénario le plus fréquent en fin de vie.
Lampe éteinte, panneau masqué depuis au moins une heure, mesurez aux bornes de la batterie en tension continue. C'est la photographie de son état de charge apparent.
| Chimie | Tension nominale | Plage pleine indicative* | Seuil bas préoccupant* |
|---|---|---|---|
| Ni-MH (AA ou AAA rechargeable) | 1,2 V par élément | environ 1,35 à 1,45 V | sous 1,0 V |
| Ni-MH 2 éléments en série | 2,4 V | environ 2,7 à 2,9 V | sous 2,0 V |
| Li-ion 18650 | 3,7 V | environ 4,0 à 4,2 V | sous 3,0 V |
| LiFePO4 | 3,2 V | environ 3,4 à 3,6 V | sous 2,8 V |
| Pack Li-ion 2 éléments | 7,4 V | environ 8,0 à 8,4 V | sous 6,0 V |
Notre comparatif Ni-MH, Li-ion ou LiFePO4 explique en détail ce qui distingue ces chimies, et pourquoi elles ne se remplacent pas librement l'une par l'autre.
Exposez maintenant le panneau au plein soleil, lampe éteinte, et mesurez à nouveau aux bornes de la batterie. La tension doit monter, ne serait-ce que de quelques centièmes de volt par minute.
Si elle ne bouge pas du tout alors que le panneau délivre bien son courant de court-circuit, la charge n'arrive pas jusqu'à la batterie. Le coupable est entre les deux : une piste coupée, une diode grillée, un contact oxydé, un fil dessoudé.
Entre le panneau et la batterie se trouve presque toujours une petite diode dont le rôle est d'empêcher la batterie de se décharger dans le panneau la nuit. Quand elle claque en circuit ouvert, la charge ne passe plus du tout, alors que panneau et batterie sont tous deux en parfait état. Le multimètre en position diode ou continuité la teste en quelques secondes : elle doit conduire dans un sens et bloquer dans l'autre.
C'est le test qui démasque les batteries fatiguées. Allumez la lampe, laissez-la éclairer une à deux minutes, puis mesurez sans l'éteindre.
C'est ce qui explique un symptôme très répandu : la lampe s'allume franchement au crépuscule, puis s'éteint au bout de dix ou quinze minutes. La tension chute sous le seuil de coupure de l'électronique, qui éteint tout pour protéger la batterie.
La question que tout le monde se pose : à partir de quelle valeur faut-il jeter la batterie ? Il n'existe pas de seuil universel, mais il existe des signaux clairs, et c'est leur combinaison qui donne le verdict.
Un accumulateur gonflé, percé, déformé ou qui suinte ne se teste pas et ne se recharge pas : il se retire et se dépose en point de collecte. Ne le percez jamais, ne le forcez pas dans son logement, ne le court-circuitez pas pour « voir s'il réagit » et ne tentez pas de le raviver. Sur les chimies lithium en particulier, ces gestes sont dangereux et n'apportent strictement rien.
Un test de charge consiste à faire débiter la batterie sur une consommation connue et à observer la tenue de la tension dans le temps. Sur une lampe solaire, la LED du luminaire fait très bien l'affaire : c'est une consommation stable et représentative de l'usage réel.
Chargez la lampe une journée complète au soleil, puis masquez le panneau et chronométrez l'autonomie en relevant la tension toutes les trente minutes. Une batterie saine dessine une descente lente et régulière ; une batterie usée plonge très tôt.
Une batterie de lampe solaire est sollicitée chaque jour de l'année : une charge et une décharge par vingt-quatre heures. En trois ans, cela représente environ un millier de cycles, ce qui se situe déjà dans la zone de fin de vie annoncée pour beaucoup d'accumulateurs Ni-MH grand public.
Autrement dit, une batterie qui faiblit après trois ou quatre saisons n'est pas forcément défectueuse : elle est simplement arrivée au bout de ce qu'on pouvait raisonnablement en attendre. Notre article sur la durée de vie d'une lampe solaire replace ces ordres de grandeur dans leur contexte.
Attention à un cas très particulier : une batterie profondément déchargée pendant plusieurs mois, typiquement une lampe rangée dans un garage tout l'hiver, peut afficher une tension presque nulle sans être réellement morte.
Certains modèles remontent après plusieurs journées de charge consécutives. Cela vaut la peine d'essayer avant de remplacer, en surveillant qu'aucun échauffement anormal ne se produit. C'est d'ailleurs l'un des intérêts de l'hivernage correct des lampes solaires : il évite précisément cette décharge profonde.
« Ma lampe reste allumée en plein jour » ou « elle ne s'allume jamais la nuit » : dans ces deux cas, tout le monde accuse le capteur. Il n'est en réalité coupable qu'une fois sur trois ou quatre.
Sur l'immense majorité des lampes solaires, il n'y a pas de capteur dédié. C'est le panneau lui-même qui sert de détecteur : quand la tension qu'il délivre descend sous un seuil, l'électronique en déduit qu'il fait nuit et allume la LED.
Cette élégance a une conséquence pratique majeure : si le panneau est dégradé, il produit peu de tension même en journée, et la lampe croit qu'il fait nuit en permanence. Elle s'allume à midi, épuise sa batterie, et n'a plus rien le soir.
Une lampe qui s'allume en plein jour n'a pratiquement jamais un problème de capteur : elle a un problème de panneau, de câble ou de contact. Mesurez la tension du panneau en plein soleil avant toute autre hypothèse. C'est une des rares règles de diagnostic qui se vérifie presque à chaque fois.
Si la lampe réagit correctement à ce test, le capteur et la logique d'allumage sont fonctionnels. Le problème est alors ailleurs : batterie, autonomie, ou luminosité insuffisante de la LED.
Certains modèles, notamment les projecteurs à panneau déporté et les plafonniers, disposent d'une petite cellule photorésistante distincte, visible comme une pastille translucide. Elle se teste en position ohmmètre : sa résistance doit varier fortement entre l'obscurité et la lumière.
L'ordre de grandeur typique va de quelques centaines d'ohms en pleine lumière à plusieurs centaines de milliers d'ohms dans le noir, selon le composant. Ce qui compte n'est pas la valeur absolue mais l'amplitude de la variation : une résistance figée, quelle que soit la lumière, désigne un composant mort.
Dernier cas, purement environnemental : une lampe installée sous un éclairage de rue, devant une fenêtre éclairée, ou face à un projecteur voisin ne bascule jamais en mode nuit. Elle n'a aucun défaut, elle est simplement mal placée.
Le test est immédiat : déplacez la lampe d'un mètre ou orientez le panneau vers le ciel plutôt que vers la source parasite. Si elle se met à fonctionner, vous n'avez rien à réparer.
Une LED grillée est plus rare qu'on ne le croit, car elle est généralement le composant le mieux protégé du montage. Mais lorsqu'un module comporte plusieurs dizaines de LED en série, il suffit d'une seule défaillante pour éteindre toute la rangée.
Beaucoup de multimètres disposent d'une position « test de diode ». Sur un module hors tension, elle applique une très faible tension à la LED : une LED saine s'illumine faiblement et affiche une valeur de seuil, une LED morte affiche l'infini ou zéro.
Attention toutefois : ce test ne fonctionne que si la LED est isolée ou si le reste du circuit ne crée pas de chemin parallèle. Sur un module densément peuplé, la lecture est souvent ininterprétable. Dans ce cas, mieux vaut passer par l'alimentation directe.
Alimenter un module LED depuis une source externe permet de vérifier en une seconde s'il éclaire encore. Utilisez impérativement une source de tension proche de celle du montage d'origine et limitée en courant : une LED se détruit instantanément si on lui applique une tension trop élevée sans résistance de limitation. En cas de doute sur la valeur, abstenez-vous et testez plutôt en remontant le module sur sa propre carte.
Sur un module à plusieurs LED en série, la position continuité permet de progresser de proche en proche. On sonde les pastilles deux par deux le long de la chaîne jusqu'à trouver le segment qui coupe. C'est fastidieux mais imparable.
Une fois la coupable identifiée, deux options : la remplacer par une LED de même tension de seuil et de même format, ce qui demande un fer à souder et un peu d'habitude, ou court-circuiter sa position par une goutte d'étain. Cette seconde solution fonctionne mais augmente légèrement le courant dans les LED restantes : à réserver aux modules à grand nombre de LED.
Sur beaucoup de luminaires, la batterie est une simple pile rechargeable au format standard, remplaçable en deux minutes.
Une LED qui fonctionne mais éclaire nettement moins qu'avant pose une question différente. Deux causes dominent : la batterie ne tient plus la tension, ou l'électronique s'est mise en mode économique parce qu'elle détecte une charge insuffisante.
Là encore, la mesure tranche. Si la tension batterie est correcte sous charge et que la lumière reste faible, c'est le module ou le driver qui est en cause. Si la tension s'effondre, revenez à la batterie. Pour comprendre ce qui fait vieillir une LED et ce qui n'y change rien, notre article sur la technologie LED des lampes solaires fait le point.
C'est la conclusion que l'expérience impose : dans un objet qui vit dehors toute l'année, la panne la plus fréquente n'est ni la batterie, ni la LED, ni le panneau. C'est un problème de contact.
Un luminaire extérieur subit des cycles thermiques quotidiens, de l'humidité permanente, parfois du gel, et dans certaines régions un air salin. Les ressorts de contact d'un logement de pile, les cosses, les soudures d'usine réalisées à la chaîne : tout cela se dégrade lentement.
La corrosion crée une couche isolante invisible ou verdâtre. Elle ne coupe pas franchement le circuit : elle ajoute une résistance qui suffit à faire chuter la tension utile. La lampe fonctionne encore, mal, de façon capricieuse, puis plus du tout.
La position continuité est faite pour cela. Sondez de part et d'autre de chaque liaison : panneau vers carte, carte vers batterie, batterie vers module LED, interrupteur ouvert puis fermé. L'appareil doit biper franchement sur chaque liaison censée conduire.
Un bip hésitant, une valeur de résistance de plusieurs ohms sur un simple fil, un contact qui ne passe que si vous appuyez : ce sont autant de verdicts. Sur un fil de quelques centimètres, la résistance attendue est proche de zéro.
Les graisses ménagères, l'huile de cuisine et les lubrifiants pour mécanique n'ont rien à faire sur un contact électrique : certains sont isolants, d'autres attaquent les plastiques. Si vous voulez protéger un contact, utilisez un produit explicitement prévu pour cet usage, en couche minime, et jamais sur les lames d'un porte-pile où il piégerait la poussière.
Un câble qui court dans l'herbe est exposé à la tondeuse, au rongeur, au piétinement et à l'enfouissement progressif. Une gaine fendue laisse entrer l'eau, qui remonte ensuite par capillarité jusque dans le connecteur, parfois à plusieurs mètres de la blessure.
Vérifiez toute la longueur à la main, centimètre par centimètre. Un tronçon durci, verdâtre ou gonflé est un indice sérieux. Le principe d'un panneau séparé du luminaire reste excellent : notre article sur le panneau solaire déporté explique comment le poser pour qu'il ne subisse justement pas ces agressions.
Les deux mesures précédentes disent si les organes sont vivants. Ces deux-ci disent si le système travaille. Elles sont moins connues mais extrêmement parlantes quand la lampe fonctionne sans satisfaire.
Il s'agit de mesurer le courant qui entre effectivement dans la batterie, et non celui que le panneau serait capable de fournir. On place le multimètre en série entre le panneau et la carte, en plein soleil, lampe éteinte.
Ce courant est toujours inférieur au courant de court-circuit, c'est normal : l'électronique régule, la batterie oppose sa propre tension, et une partie de l'énergie se perd en chaleur. Un écart raisonnable est acceptable ; un écart massif signale un problème de régulation.
| Observation | Interprétation la plus probable | Geste suivant |
|---|---|---|
| Courant de charge proche du courant de court-circuit | Charge saine, batterie loin d'être pleine | Rien à faire |
| Courant de charge très faible, panneau bon | Régulation, diode ou contact en cause | Tester la diode et les liaisons |
| Courant de charge nul, tension batterie haute | Batterie déjà pleine, régulation active | Comportement normal |
| Courant de charge nul, tension batterie basse | Coupure entre panneau et batterie | Continuité de bout en bout |
| Courant qui s'effondre après quelques minutes | Échauffement ou faux contact | Chercher le point chaud |
On place cette fois le multimètre en série entre la batterie et le module d'éclairage, lampe allumée, panneau masqué. On mesure ce que la lampe tire réellement.
L'intérêt est de croiser cette valeur avec la capacité annoncée de la batterie. Le calcul est élémentaire : capacité en milliampères-heures divisée par consommation en milliampères, égale une durée théorique en heures. En pratique, comptez une perte notable par rapport à ce résultat, car aucune batterie ne se vide intégralement et l'électronique consomme aussi.
Autonomie approximative en heures = capacité utile de la batterie en mAh ÷ consommation mesurée en mA. Prenez ensuite une marge de sécurité d'environ 30 %, car la capacité réelle d'une batterie usagée est inférieure à sa capacité nominale et l'électronique consomme en permanence. Si le résultat obtenu est très éloigné de l'autonomie annoncée, l'un des deux chiffres du départ est optimiste.
Faites enfin une mesure contre-intuitive : interrupteur sur OFF, panneau masqué, mesurez le courant tiré par la carte. Il devrait être très faible, de l'ordre de quelques dizaines de microampères à quelques milliampères selon le modèle.
Une consommation anormalement élevée dans cet état explique une lampe qui se décharge en quelques jours de stockage. C'est souvent le signe d'humidité résiduelle sur la carte, qui crée des chemins de fuite entre les pistes. Un séchage soigneux et un nettoyage à l'alcool isopropylique règlent parfois le problème.
Pour tout ce qui touche à la recharge et aux habitudes qui la favorisent, notre guide comment charger une lampe solaire complète utilement ces mesures.
Voici la synthèse de tout ce qui précède, sous la forme la plus directement utilisable : vous partez du symptôme observé, vous faites la mesure indiquée, vous lisez le verdict.
| Symptôme observé | Mesure à faire en priorité | Verdict le plus probable |
|---|---|---|
| Ne s'allume jamais, quelle que soit la nuit | Tension batterie au repos, puis continuité de l'interrupteur | Batterie très déchargée, ou coupure de câblage |
| S'allume 10 à 20 minutes puis s'éteint | Tension batterie sous charge, 2 minutes après allumage | Batterie en fin de vie dans la grande majorité des cas |
| S'allume en plein jour | Tension à vide du panneau au soleil | Panneau dégradé, câble coupé ou connecteur noyé |
| Éclaire faiblement depuis quelques mois | Courant de court-circuit du panneau, avant et après nettoyage | Encrassement, ou capacité de batterie en baisse |
| Une rangée de LED éteinte | Continuité le long de la chaîne de LED | Une LED en série a lâché |
| Fonctionne par intermittence | Continuité des contacts en appuyant légèrement | Contact corrodé ou soudure fatiguée |
| Autonomie divisée par deux en un hiver | Tension au repos après une journée pleine de soleil | Effet du froid, souvent réversible au printemps |
| Se vide en quelques jours de stockage | Courant parasite, interrupteur sur OFF | Humidité sur la carte, ou fuite interne de batterie |
| Ne charge plus après un orage | Test de la diode anti-retour | Diode ou composant de protection détruit |
Ne sautez pas d'une ligne à l'autre. Prenez le symptôme principal, faites la mesure correspondante, et n'allez explorer une autre piste que si la mesure revient normale. Cette discipline est ce qui distingue un diagnostic d'un tâtonnement.
Il arrive que toutes les mesures soient normales et que la lampe refuse pourtant de fonctionner correctement. Trois explications reviennent alors régulièrement.
Une lampe solaire fonctionne en très basse tension. Le risque électrique pour la personne est donc faible, et c'est ce qui rend ce type de réparation accessible. Cela ne veut pas dire qu'il n'y a aucune précaution à prendre : le risque se déplace simplement vers la batterie.
Les éléments lithium stockent beaucoup d'énergie dans très peu de volume. Un court-circuit, une perforation ou un échauffement peuvent provoquer un emballement thermique difficile à maîtriser. Si un élément gonfle, chauffe, dégage une odeur ou présente la moindre déformation, isolez-le dans un contenant non combustible, loin de tout matériau inflammable, et déposez-le en point de collecte sans tenter quoi que ce soit d'autre.
Il faut savoir dire non à certaines réparations. Une carte électronique brûlée sur plusieurs centimètres, un boîtier fissuré de part en part, un pack de batterie soudé dans une résine, un composant introuvable : ce sont des cas où la réparation coûte plus qu'elle ne rapporte, en temps comme en risque.
De même, tout ce qui touche à une installation raccordée au réseau domestique sort complètement du cadre de cet article. Une lampe solaire autonome, oui ; un circuit 230 V, non — cela relève du professionnel, sans discussion.
Vérifiez si le produit est encore sous garantie. Ouvrir un boîtier scellé peut faire sauter cette garantie, alors qu'un échange ou une prise en charge réglerait le problème sans aucun effort. Le diagnostic au multimètre reste utile dans ce cas : il vous permet de décrire précisément le défaut au vendeur, ce qui accélère considérablement le traitement.
Le diagnostic terminé, reste la vraie décision. Toutes les pannes ne valent pas la peine d'être réparées, et il serait malhonnête de prétendre le contraire.
Remplacer une pile rechargeable plutôt qu'un luminaire complet évite de mettre au rebut un panneau, un boîtier, une électronique et un module LED encore fonctionnels. Sur un jardin équipé de dix ou quinze points lumineux, l'effet cumulé est loin d'être symbolique.
Inversement, il ne faut pas s'acharner. Un vieux luminaire réparé quatre fois, qui consomme autant pour éclairer moitié moins, ne rend service à personne. Le bon arbitrage se fait organe par organe, pas par principe.
Une panne qui se répète au même endroit n'est pas une fatalité, c'est un symptôme d'installation. Une lampe posée dans une cuvette où l'eau stagne, un panneau ombragé la moitié de la journée, un câble qui traverse une zone de tonte : le matériel n'y peut rien.
Avant de remplacer, remettez donc en cause l'emplacement. Le guide sur l'indice d'étanchéité à choisir pour sa lampe solaire aide à comprendre pourquoi certains emplacements exigent un matériel plus protégé que d'autres.
Le meilleur diagnostic est celui qu'on n'a pas à faire. Trois relevés par an, chronomètre en main moins de dix minutes au total, suffisent à anticiper la quasi-totalité des pannes décrites dans cet article.
| Moment | Ce qu'on mesure ou vérifie | Pourquoi maintenant |
|---|---|---|
| Fin d'hiver | Tension batterie au repos, état des joints, visserie | Le gel a travaillé, on repart sur une base saine |
| Début d'été | Courant de court-circuit du panneau après nettoyage | Pollen et poussière ont encrassé la surface |
| Avant l'automne | Autonomie réelle sur une nuit, tension sous charge | On détecte la batterie faible avant la saison difficile |
Le jour où une lampe fonctionne parfaitement, relevez ses valeurs et notez-les : tension à vide du panneau, courant de court-circuit, tension batterie au repos, autonomie constatée. Vous venez de créer votre propre référence. Deux ans plus tard, la comparaison vaudra toutes les fiches techniques du monde, parce qu'elle portera sur votre matériel, dans votre jardin, avec votre exposition.
Après quelques démontages, on regarde une fiche produit différemment. On cherche une batterie standard et accessible plutôt qu'un pack collé, un panneau de surface généreuse plutôt qu'une vignette décorative, un boîtier vissé plutôt que clipsé à vie.
Ce sont ces critères, invisibles dans une photo de catalogue, qui déterminent si un luminaire tiendra trois ans ou dix. Pour aller plus loin sur le remplacement effectif des pièces, notre guide réparer une lampe solaire soi-même reprend chaque opération geste par geste, de l'ouverture du boîtier à la remise en étanchéité.
Enfin, si votre diagnostic conclut à une batterie hors service, le choix du modèle de remplacement n'est pas anodin. Notre article quelle pile pour lampe solaire détaille les formats, les capacités et les substitutions à éviter absolument.
Pile Solaire Rechargeable AA 3000mAh 1,2V Lot
Batterie Solaire LiFePO4 51,2V 100Ah 5kWh
Équaliseur de Batterie Solaire 24V 48V
Spot Solaire à Planter avec Détecteur de Mouvement
Voir toute la collection Pile & batterie rechargeable solaire
Quel multimètre faut-il pour tester une lampe solaire ?Un modèle d'entrée de gamme suffit largement. Il doit seulement mesurer la tension continue, le courant continu et la continuité. Les fonctions avancées comme la mesure de capacité ou la vraie valeur efficace ne servent à rien sur ce type de matériel.
Quelle tension doit donner le panneau d'une lampe solaire ?Cela dépend entièrement du modèle : de l'ordre de 1,5 à 2,5 V sur une petite balise, 4 à 6,5 V sur un spot courant, jusqu'à une dizaine de volts sur un projecteur. Ces valeurs sont indicatives. Le plus fiable reste de comparer avec un exemplaire identique en état de marche.
Pourquoi ma lampe solaire s'allume-t-elle en plein jour ?Presque jamais à cause du capteur. Sur la majorité des modèles, c'est le panneau qui sert de détecteur de jour : s'il est dégradé, encrassé, ombragé ou déconnecté, il ne délivre plus assez de tension et l'électronique croit qu'il fait nuit. Mesurez la tension du panneau en plein soleil avant toute autre hypothèse.
Comment savoir si la batterie d'une lampe solaire est morte ?Trois indices se cumulent : une tension au repos qui reste basse après une journée de plein soleil, une chute brutale de tension dans la première minute d'éclairage, et une autonomie tombée à quelques dizaines de minutes. Un élément gonflé ou qui coule se remplace immédiatement, sans test.
Peut-on court-circuiter un panneau solaire pour le tester ?Oui, c'est le test normalisé du courant de court-circuit et il ne présente pas de danger pour un petit panneau : celui-ci est naturellement limité en courant. En revanche, ne court-circuitez jamais une batterie, qui n'a pas cette limitation et peut chauffer très fortement.
Le multimètre peut-il détecter un problème d'étanchéité ?Pas directement. Il peut en revanche en révéler les conséquences : une consommation parasite anormale interrupteur éteint, des contacts qui ne passent plus, une résistance anormale sur une liaison. Si ces signes apparaissent après une période de pluie, l'étanchéité est très probablement en cause.
Faut-il ouvrir la lampe pour la tester ?Pas toujours. Le test du capteur en masquant le panneau, le chronométrage de l'autonomie et l'observation du comportement ne demandent aucun démontage. L'ouverture devient nécessaire pour accéder à la batterie, aux contacts et aux soudures, c'est-à-dire pour les mesures qui concluent réellement.
Tester une lampe solaire au multimètre tient en une discipline : on remonte la chaîne dans l'ordre — panneau, batterie, câblage, capteur, LED — et on s'arrête au premier organe qui sort de sa plage attendue. Toutes les valeurs citées ici sont des ordres de grandeur indicatifs : la meilleure référence reste une lampe identique en état de marche, mesurée dans la même minute.
Les deux mesures qui rapportent le plus sont les moins pratiquées : le courant de court-circuit du panneau, qui distingue un panneau sale d'un panneau mort, et la tension de batterie sous charge, qui démasque les accumulateurs fatigués que la mesure au repos laisse passer.
Reste enfin la règle de bon sens. La très basse tension d'une lampe solaire rend l'intervention accessible, mais une batterie ne se perce pas, ne se force pas et ne se court-circuite pas. Un élément gonflé ou qui coule se dépose en point de collecte, et une carte brûlée ne se répare pas : dans ces deux cas, le bon geste est de s'arrêter.
