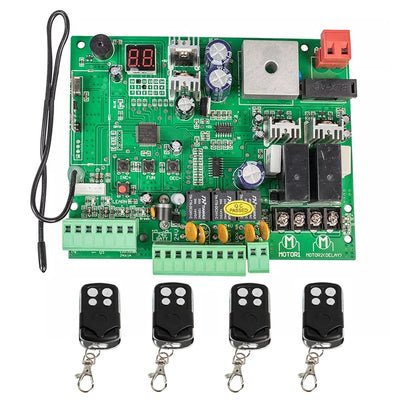

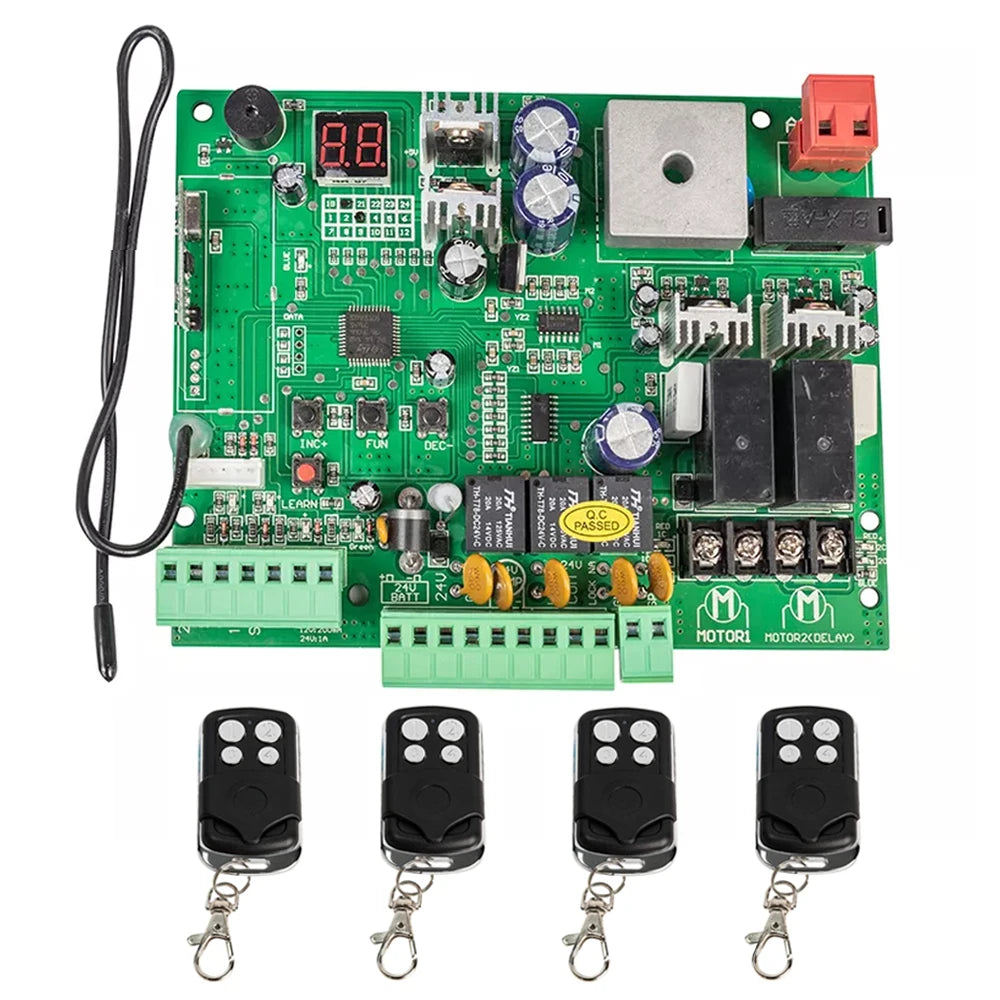

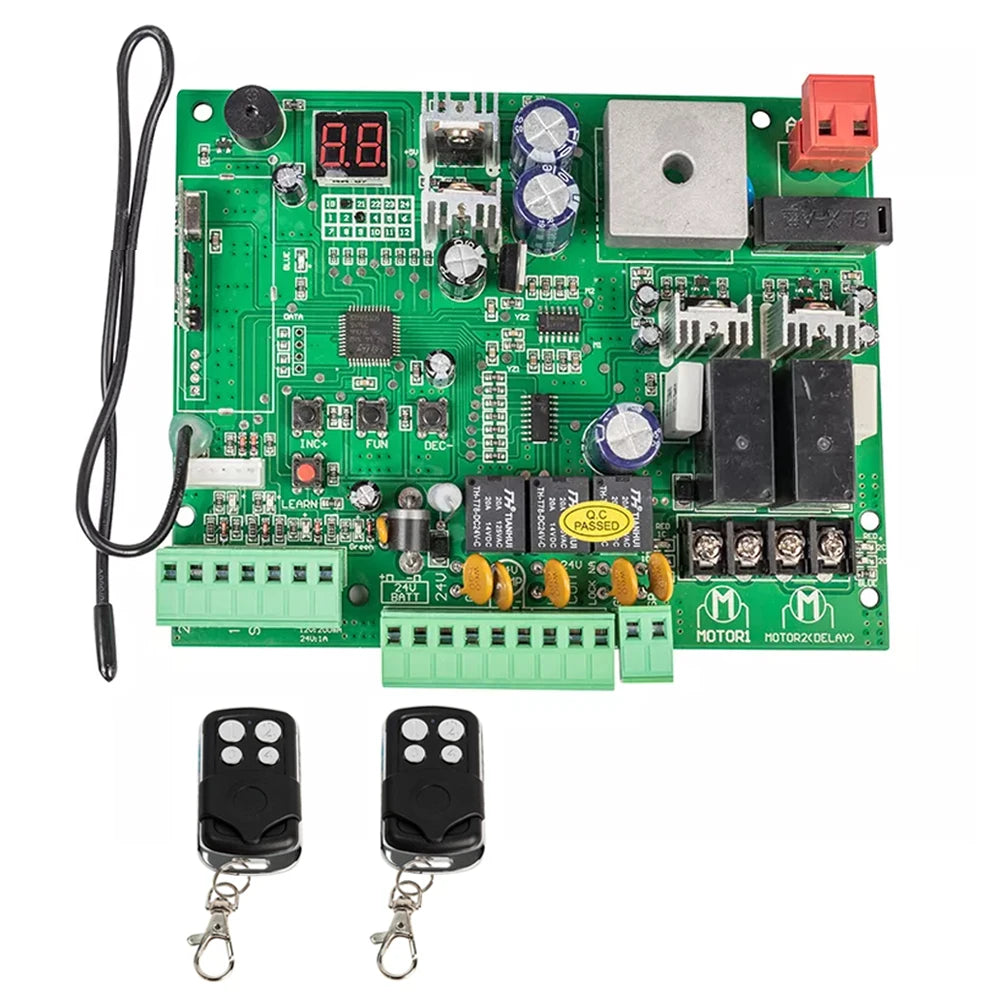

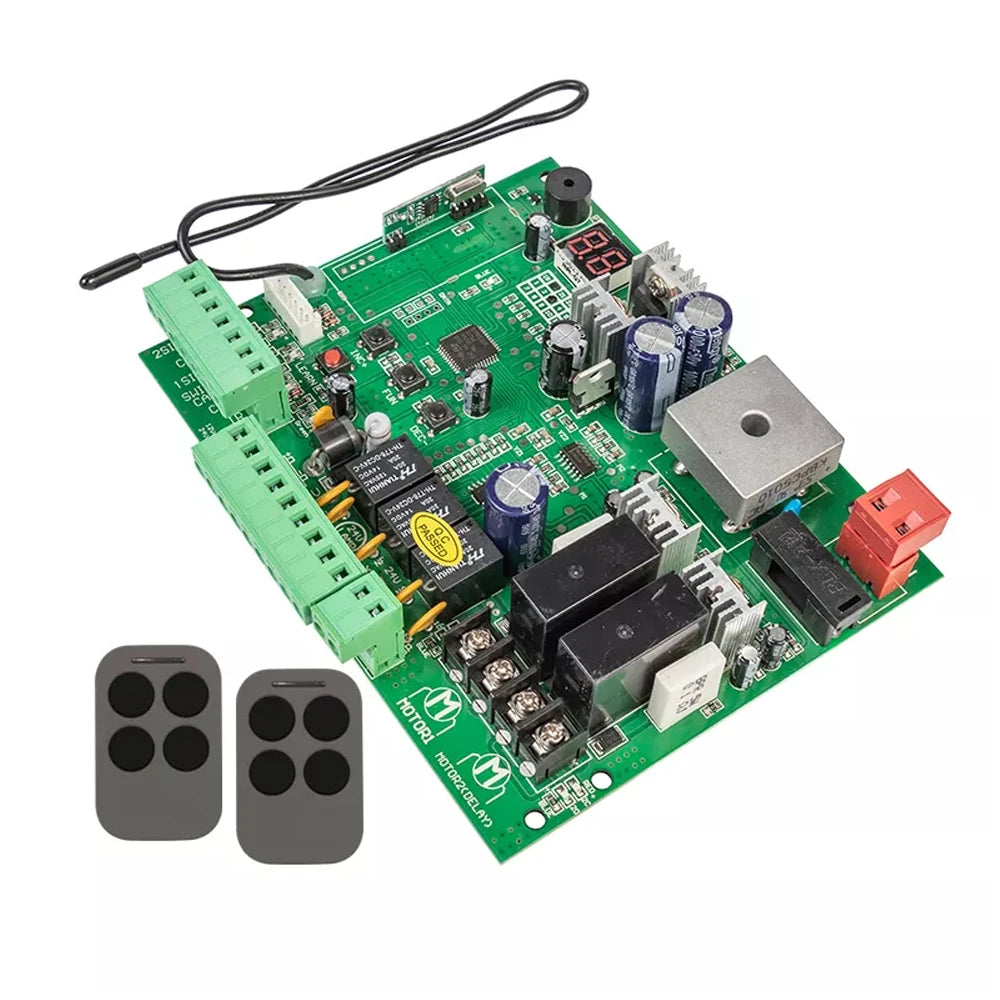

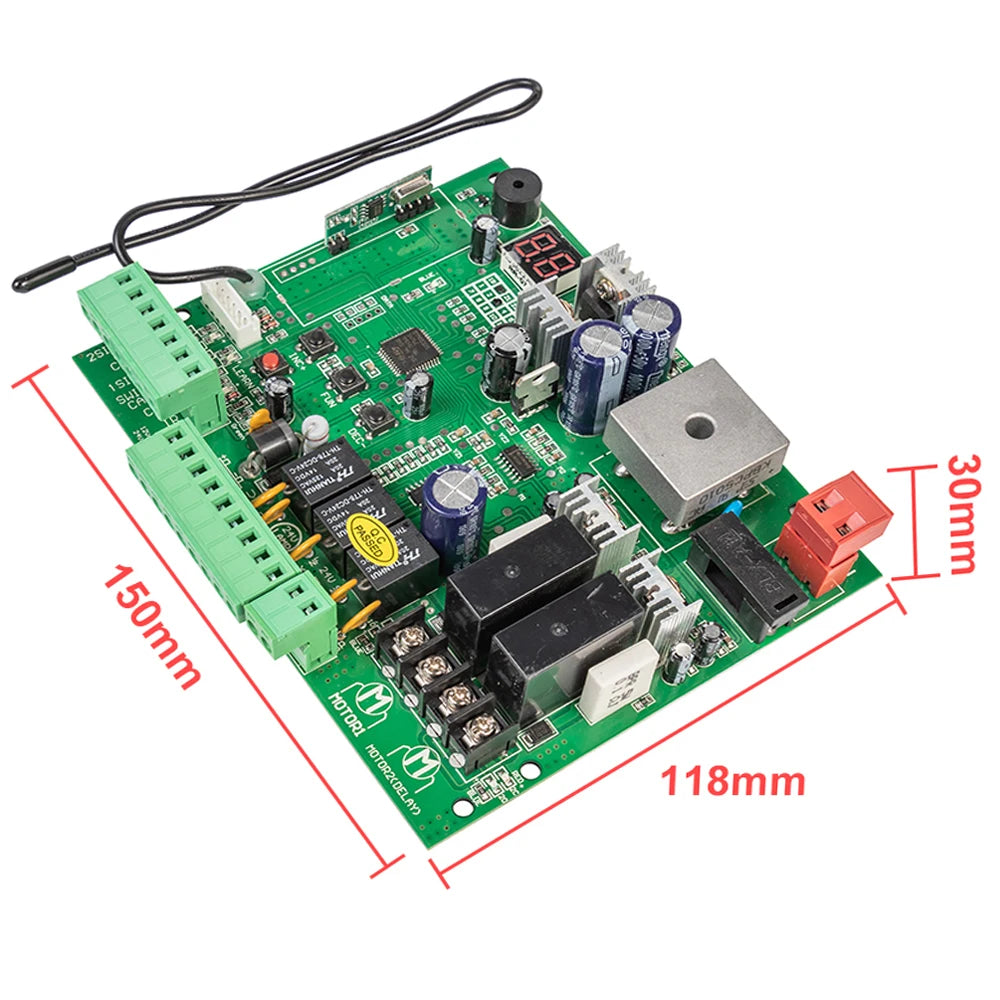

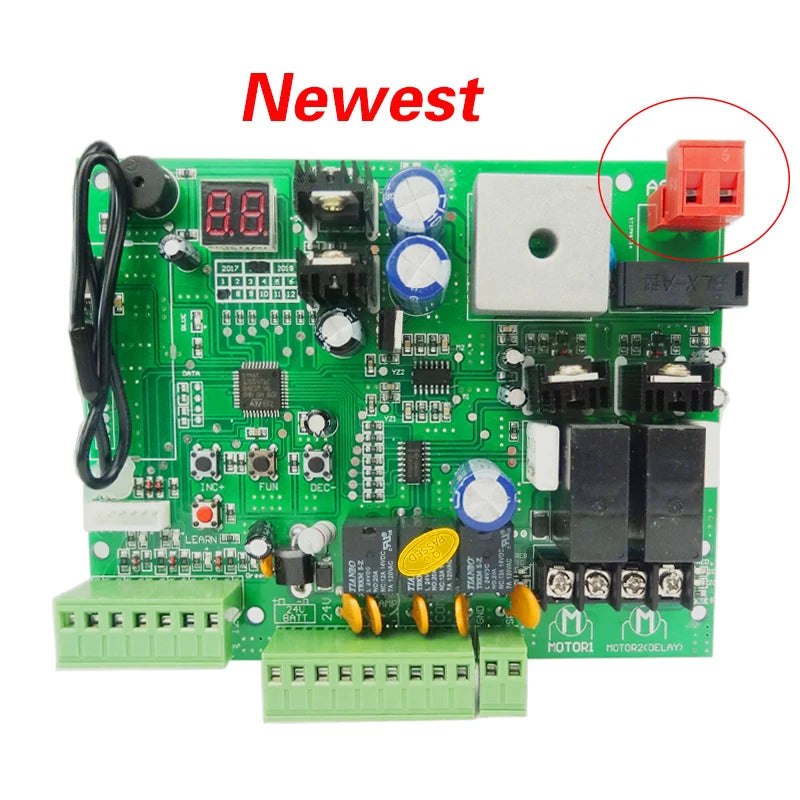

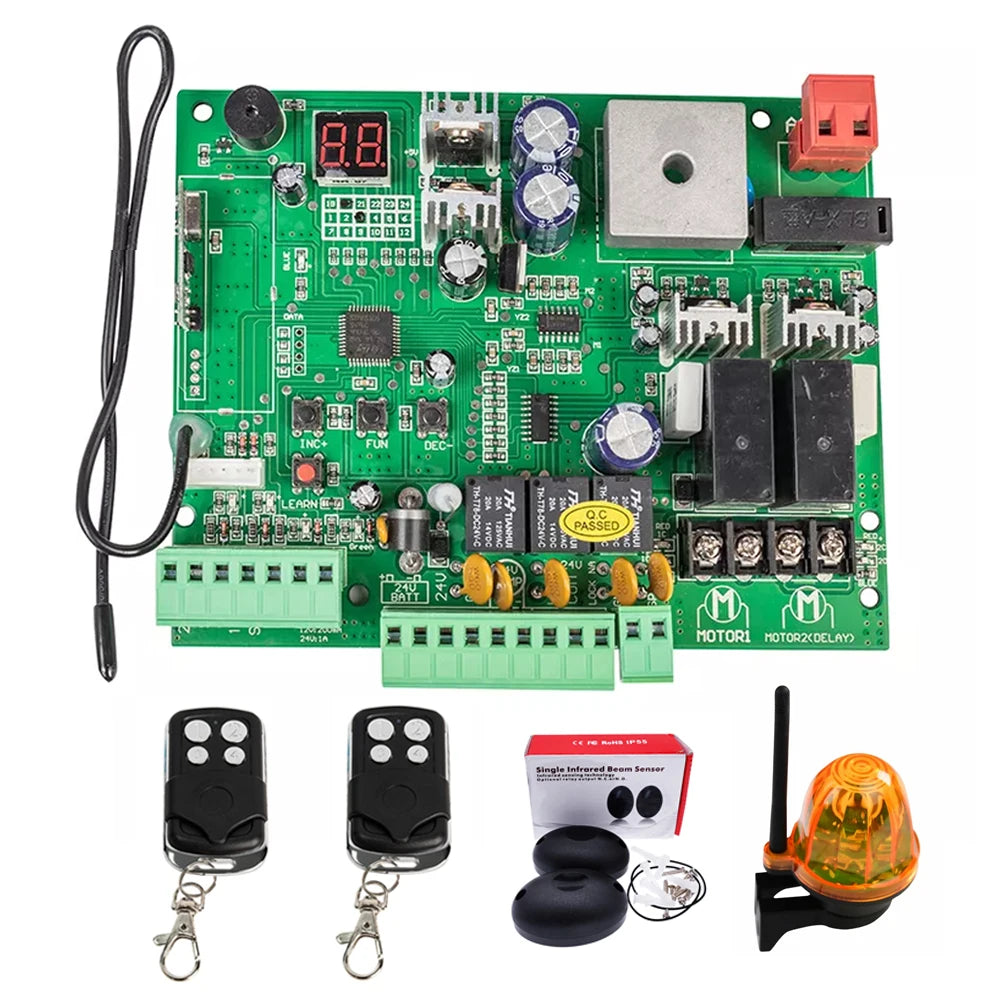

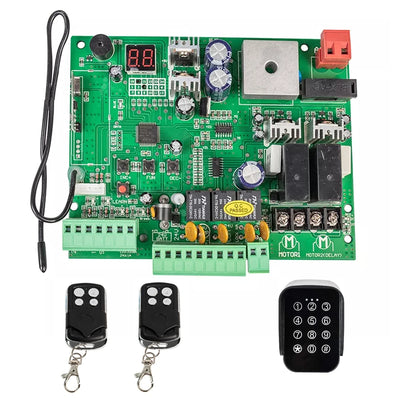

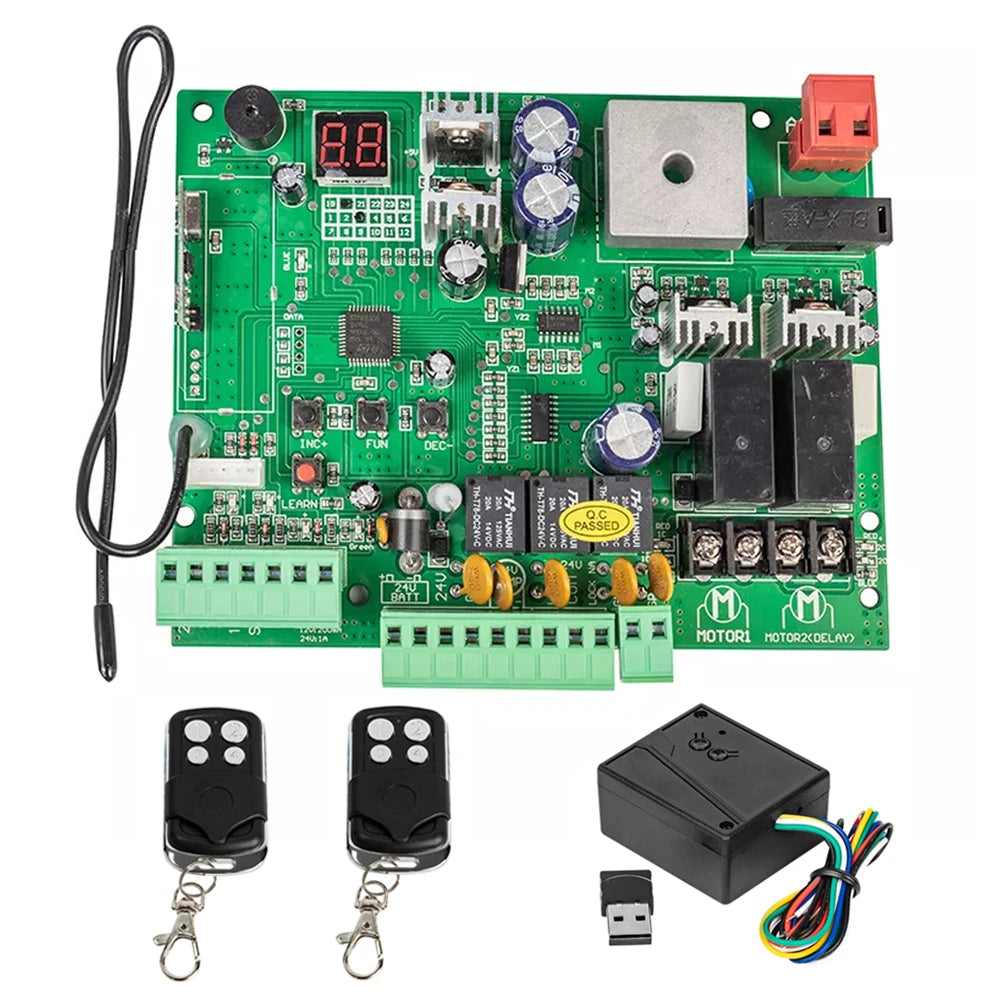

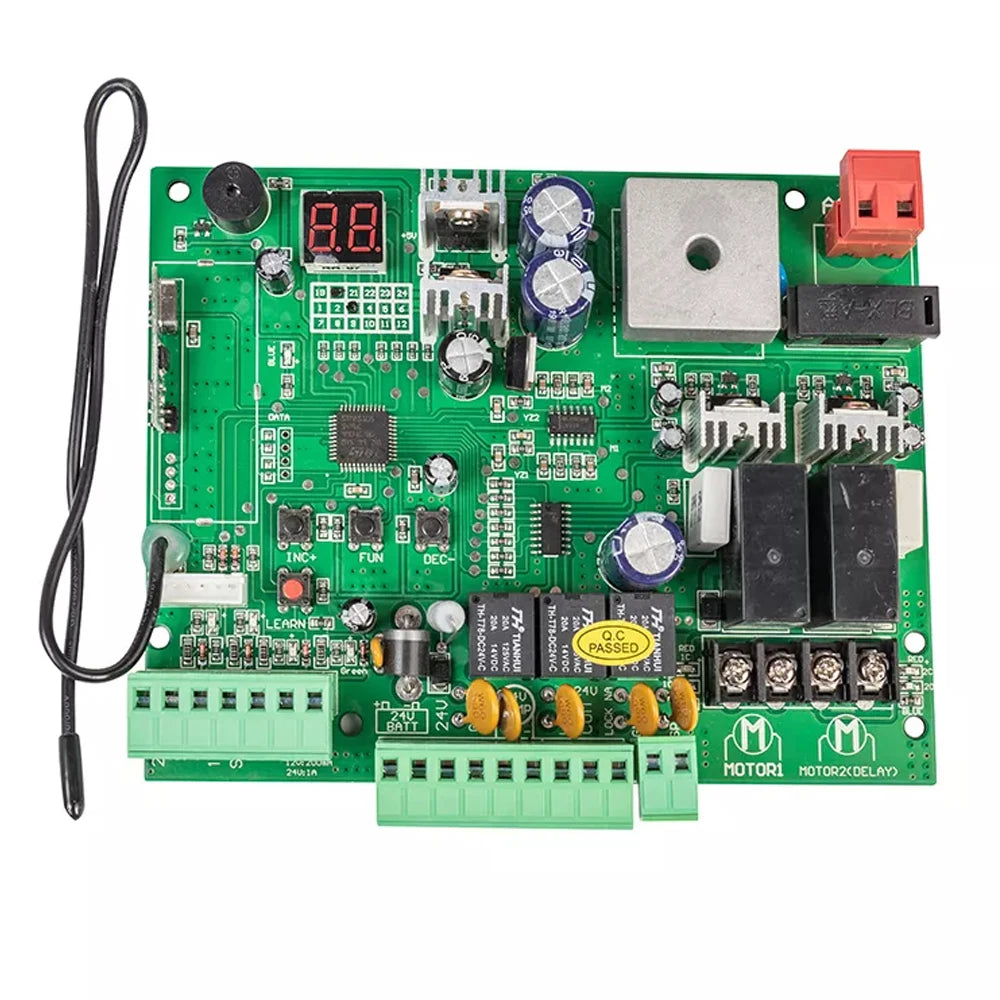

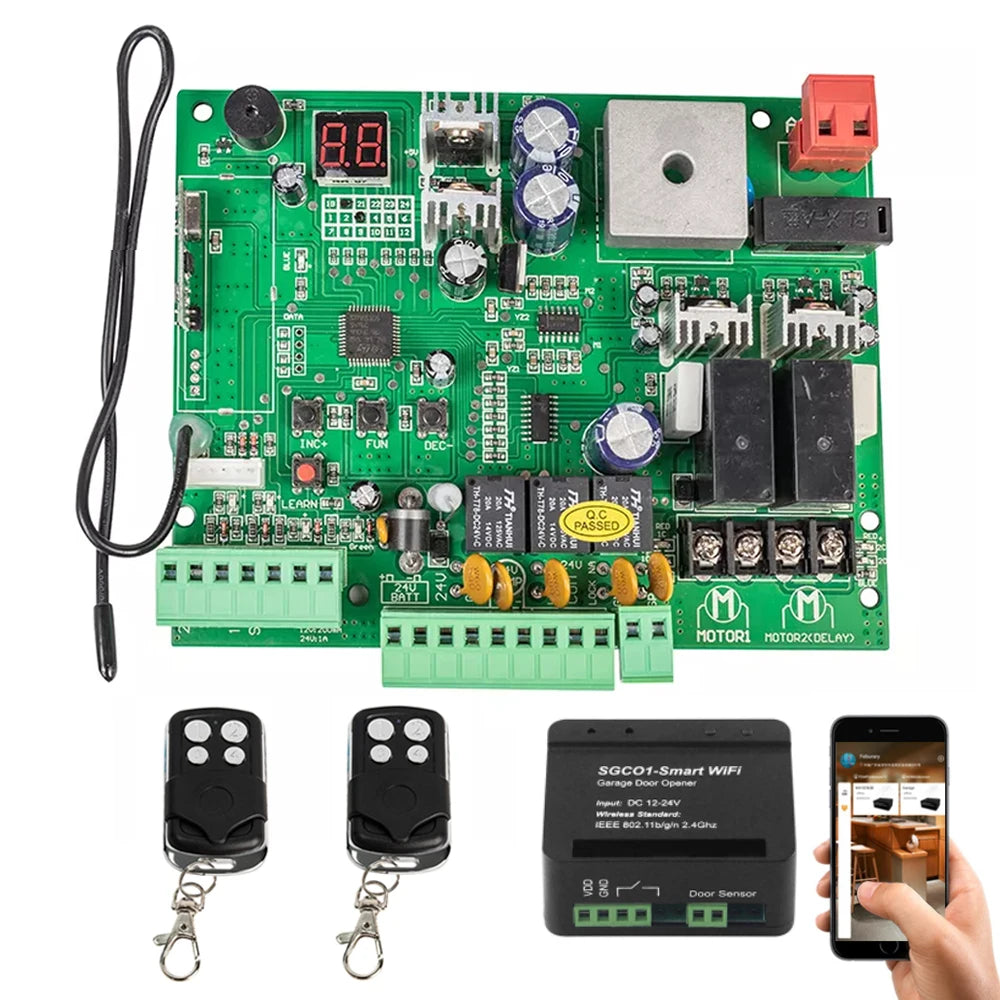

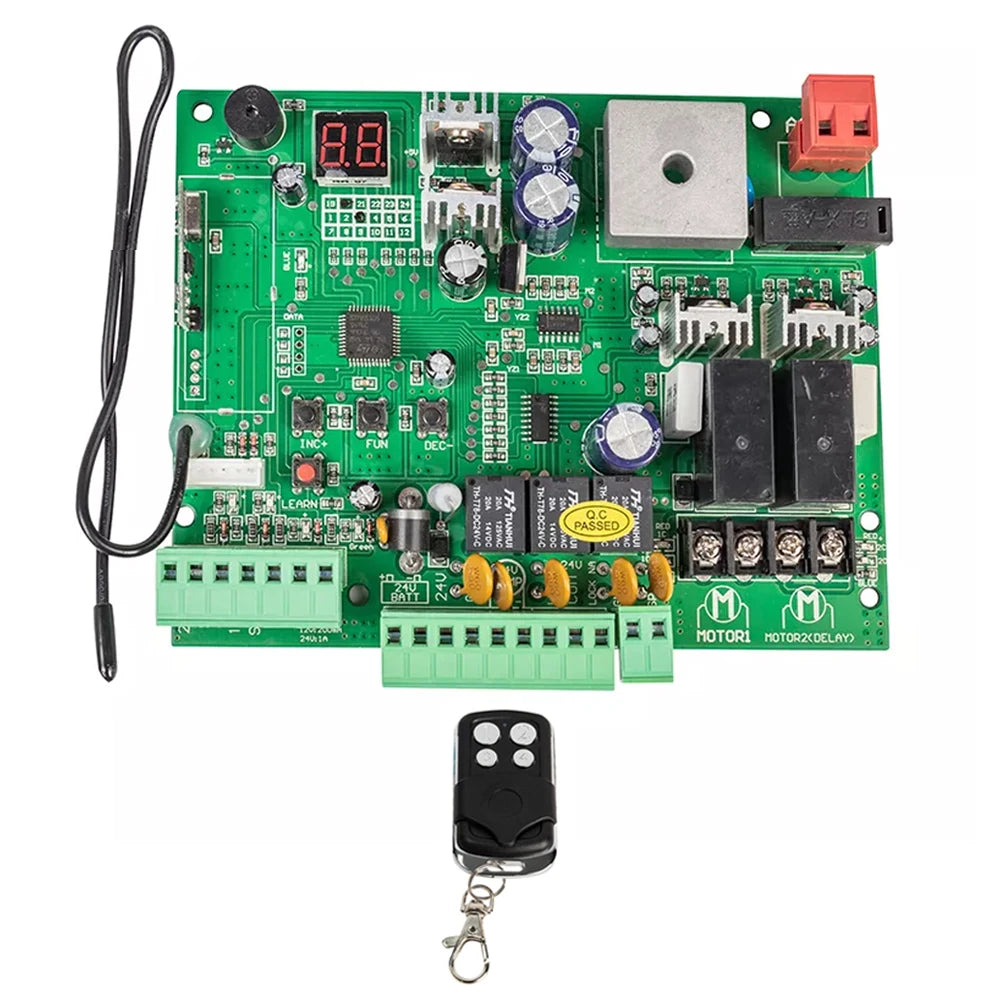

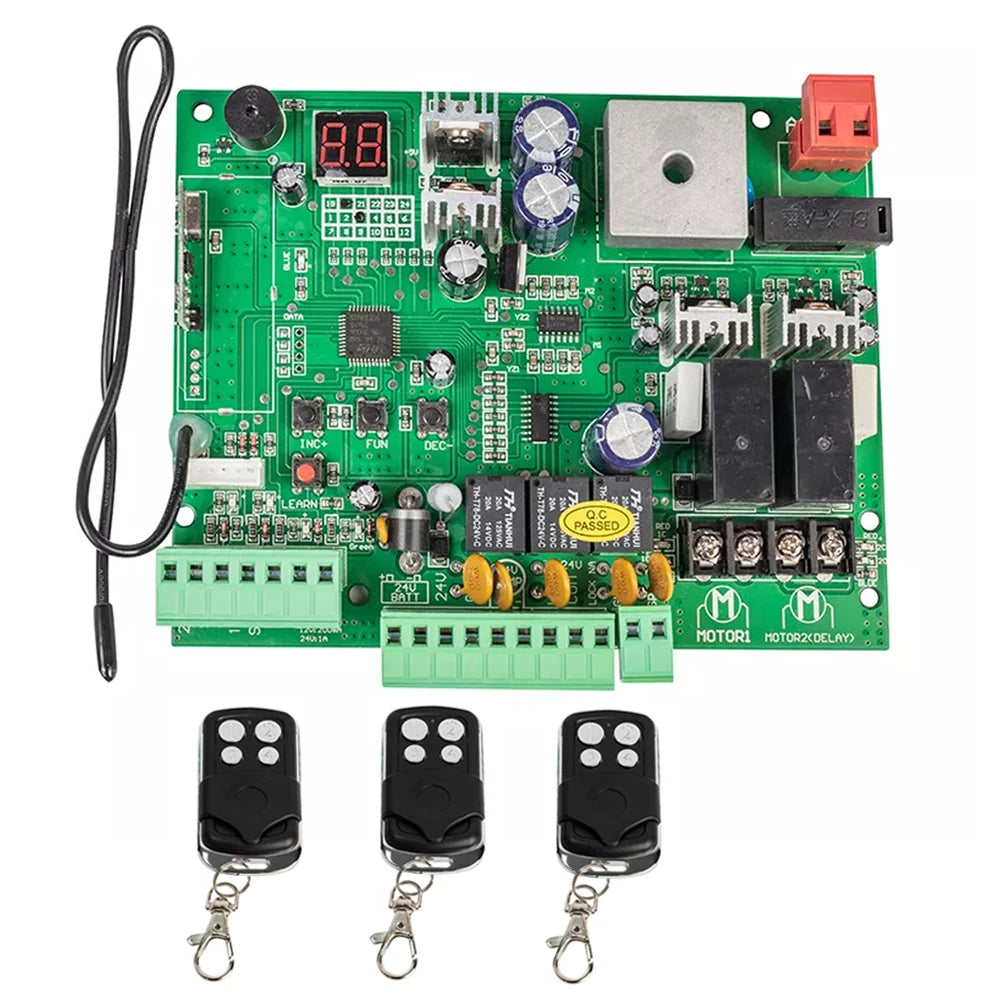

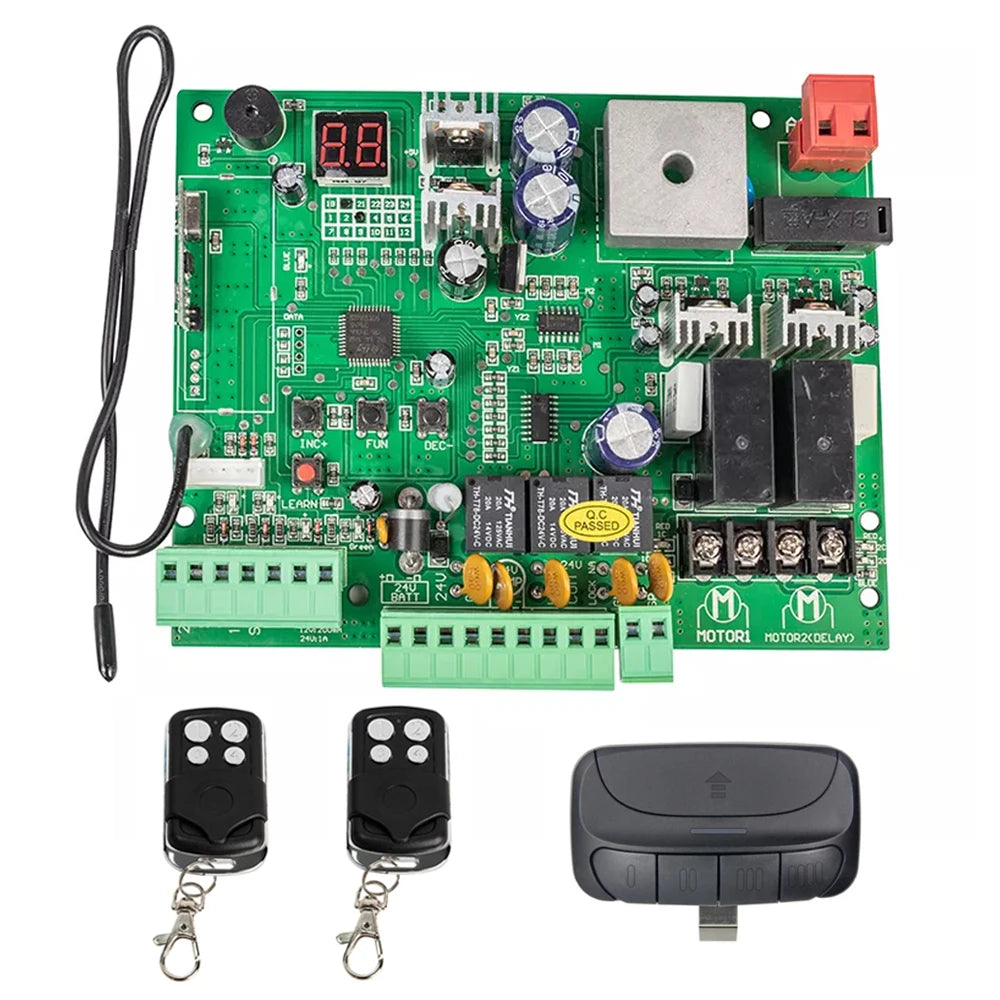

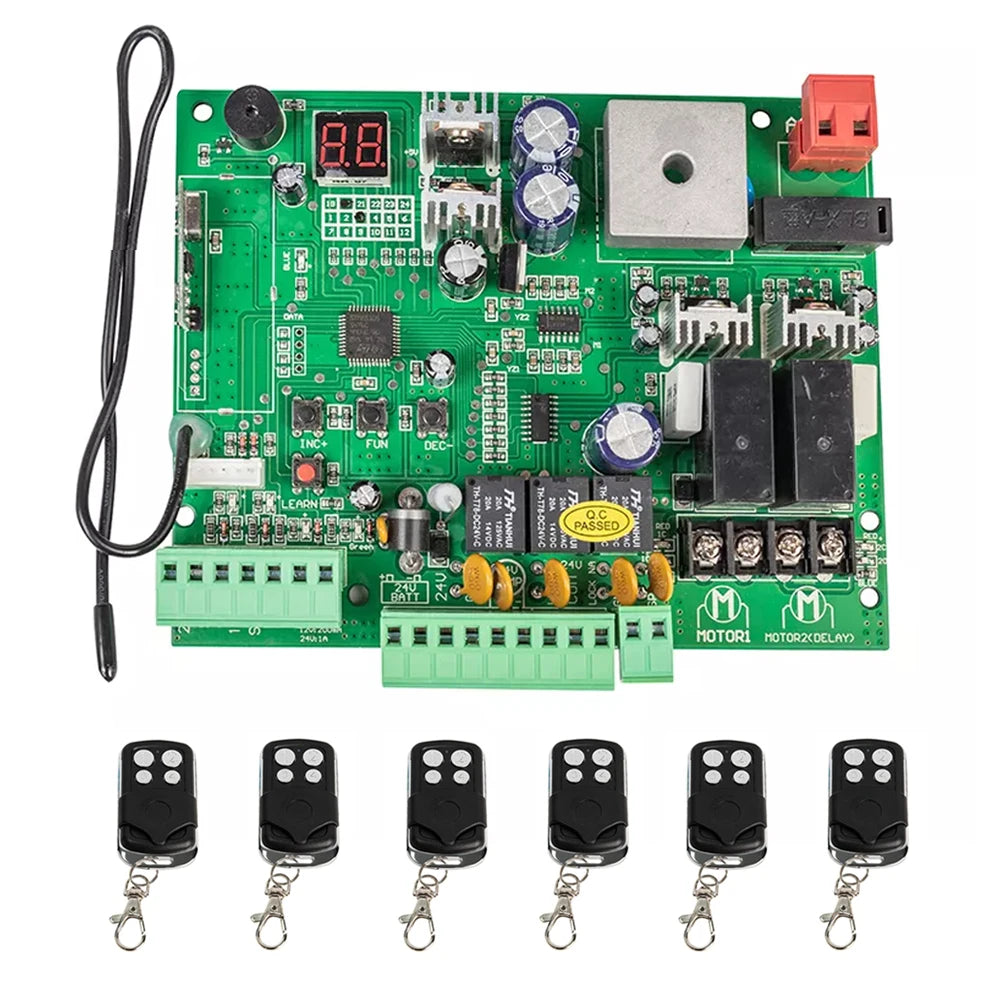

Carte de commande de porte battante DC12V 24V, connectez la batterie de secours ou le système solaire avec la quantité de télécommande en option
***Ce que vous devez savoir avant d'acheter :
Tout d'abord, ce panneau de commande est utilisé comme accessoire de remplacement pour le système vendu dans notre magasin, et si vous disposez du même système, vous pouvez acheter le remplacement en toute confiance.S'il est utilisé en remplacement d'une marque différente, vous devrez l'acheter avec la télécommande, car la télécommande est cryptée et ne peut pas être copiée et ne peut pas être utilisée avec d'autres télécommandes.La tension d'entrée du produit est de 24 V DC, si vous avez une tension de 220 V ou 110 V, vous devez préparer un transformateur.La tension de sortie de la carte de commande vers l'actionneur du moteur est de 12 V-24 V CC et les moteurs inférieurs à 12 V ne peuvent pas être utilisés.

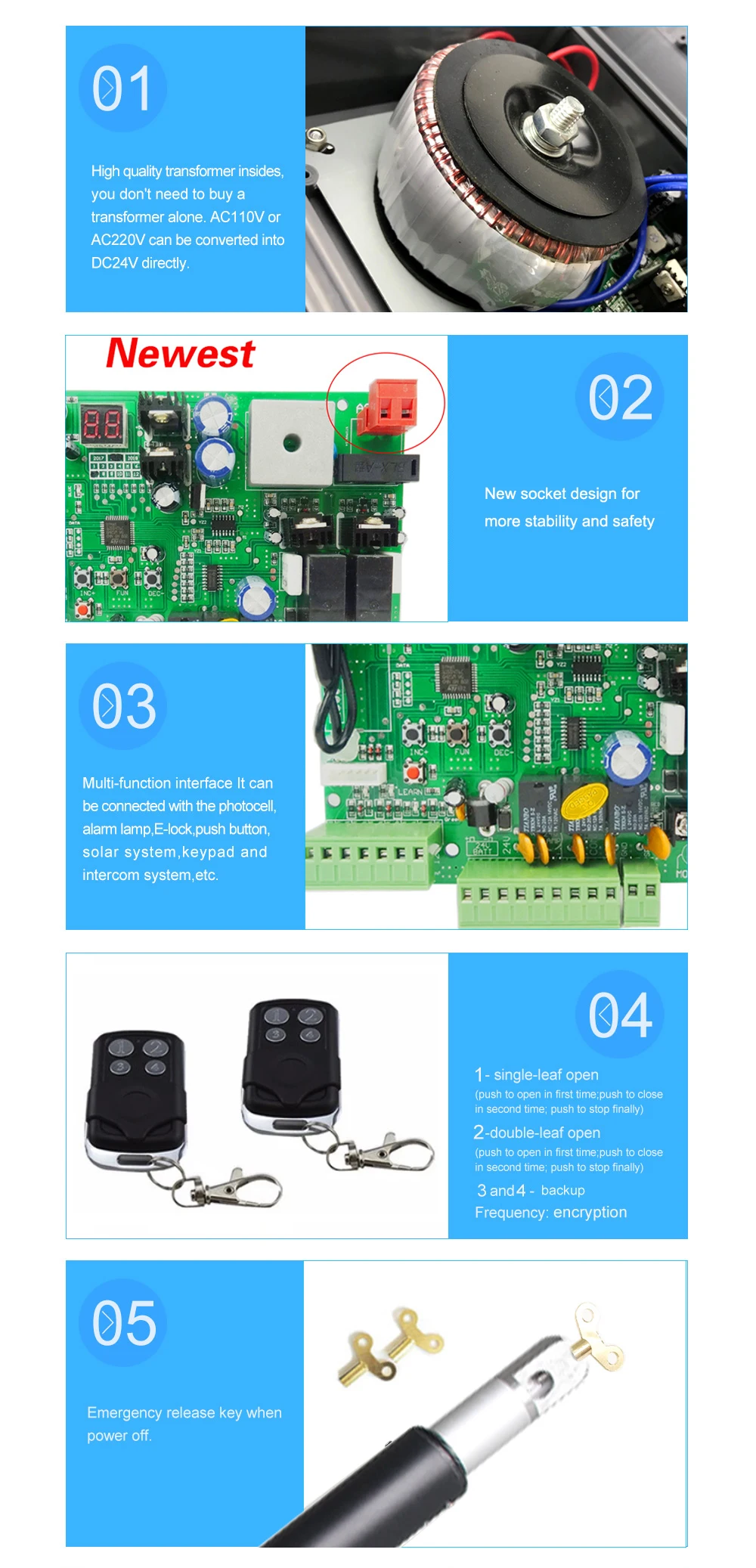

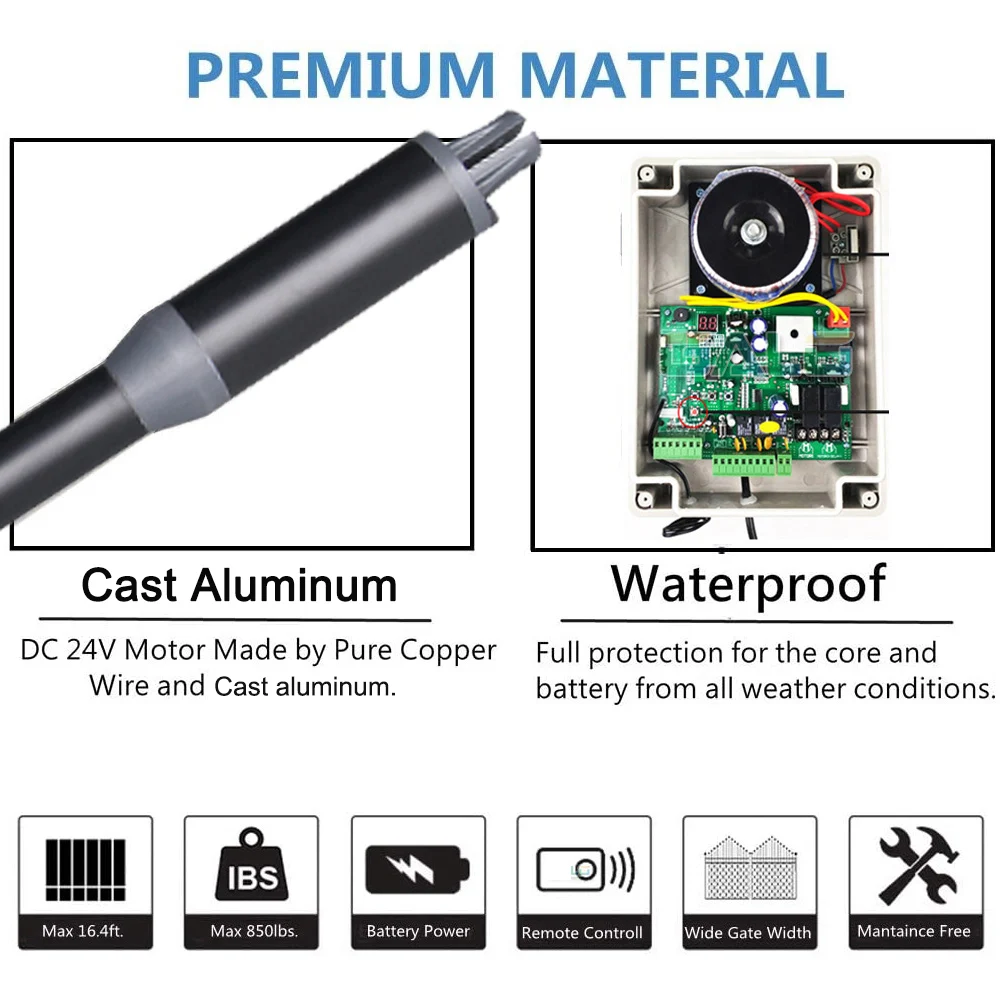

Introduction à la caractéristique :

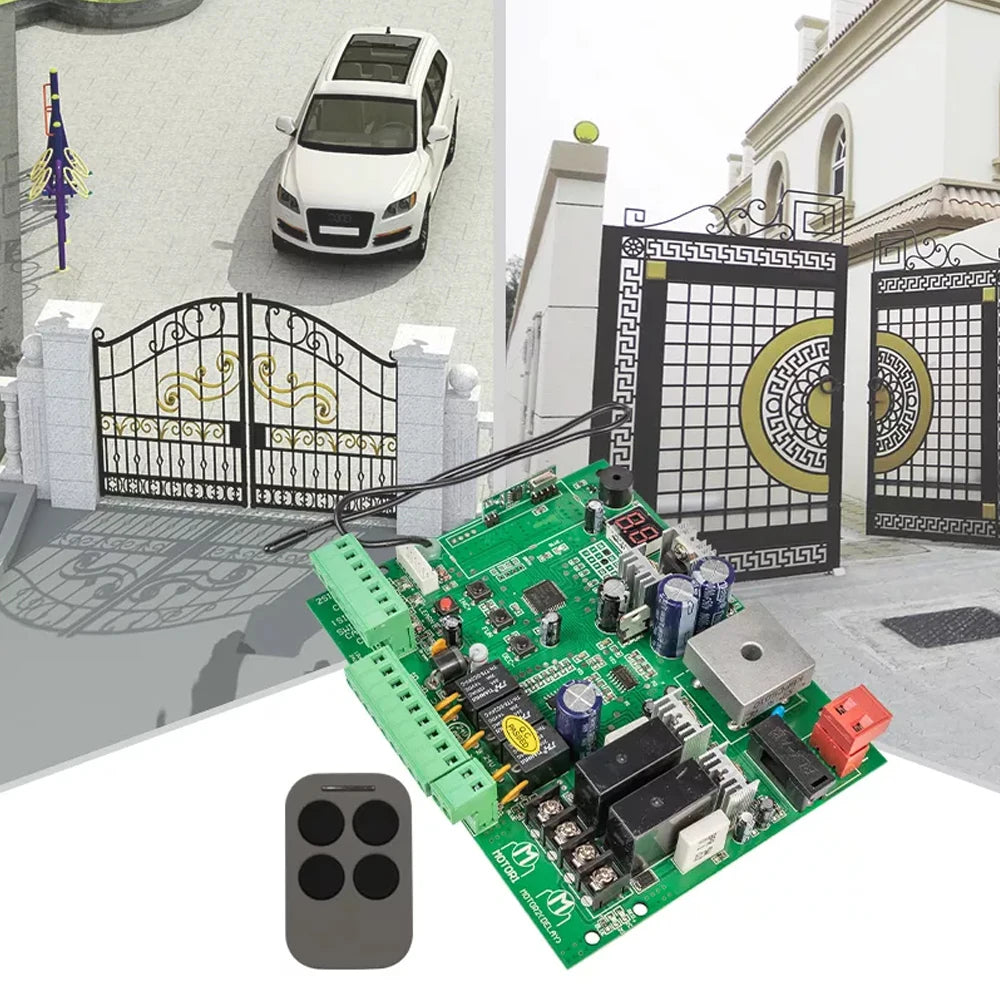

1.Application : utilisé pour les ouvre-portes battants doubles ou simples.
2.Fonction vitesse réglable.
3.Fermeture/ouverture automatique, réglage du temps de retard d'ouverture/fermeture.
4.Sensibilité de résidence réglable.

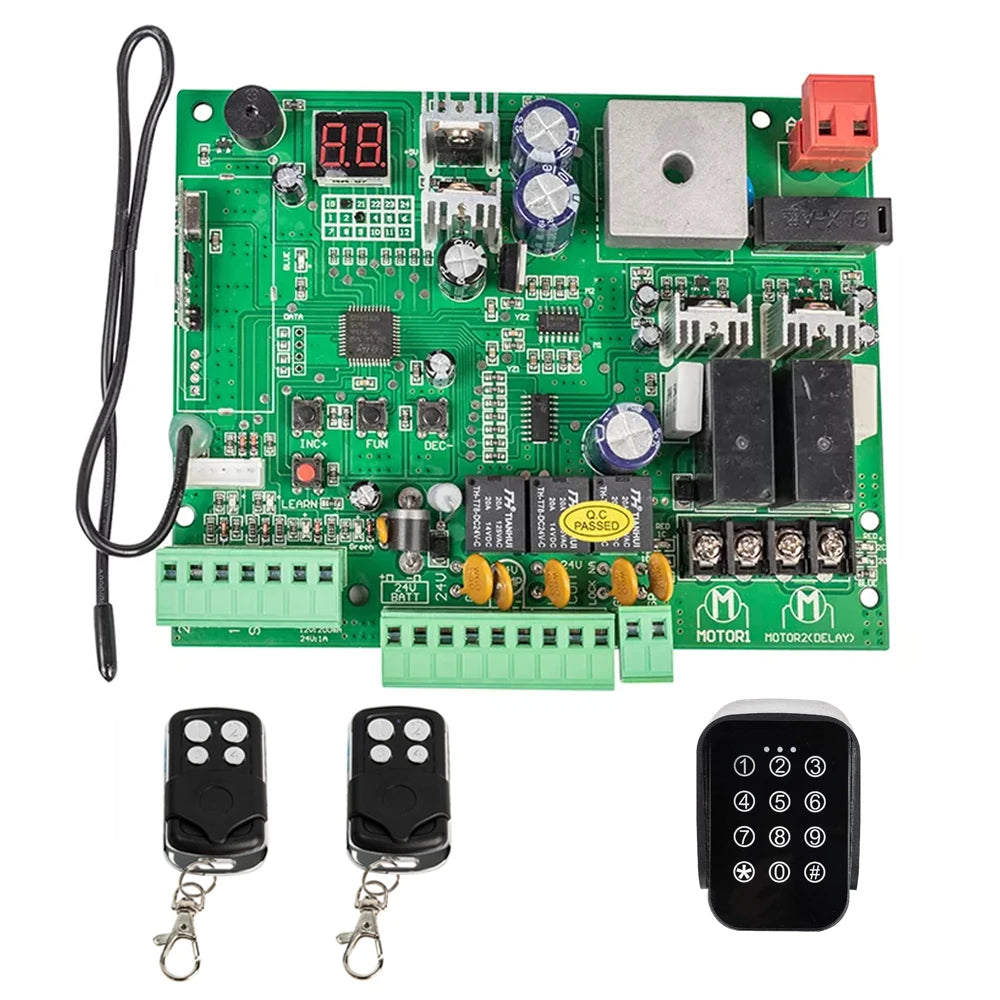

5. Bornes disponibles pour détecteur de boucle, photocellule, bouton-poussoir, clavier, équipement de contrôle d'accès
6.Le menu LED numérique apporte un réglage facile, plug and play.
7.Ouvrir/Fermer des feuilles simples ou doubles.
8.Temps de travail total des années 60 pour protéger les moteurs.
1.Paramètres techniques :
1. Entrée de tension du panneau de commande : 220 VAC.Peut connecter 2 batteries de secours 12 V 9 Ah.
2. Tension du moteur : 24 V CC.
3. Encodeur pour émetteur : utilisez notre propre code tournant personnalisé.(peut prendre en charge 30 télécommandes, SMC5326/EV1527)
4. Domaine d'application : convient à tous les ouvre-portes battants à double bras.
2.Fonctions et tests :
1. Voyant LED : il est toujours allumé une fois le système électrifié.Lorsque le compte à rebours de la porte à fermeture automatique, la lumière clignotante est un intervalle de 1 seconde.Il s'éteint lorsqu'il entre dans l'état de code d'apprentissage ou en suppression du code ; il clignote deux fois pour indiquer qu'il apprend avec succès le code ou supprime le code.
2.Émetteur :
Formats d'encodage : notre entreprise a personnalisé le code tournant.SMC5326EV1527 Bouton : le bouton de porte ouvre deux portes ou un seul bouton ouvre deux portes.Commande à bouton unique MOTOR2, commande à double bouton MOTOR 1 et MOTOR 2.Le système peut
La télécommande de support est de 130 pièces (code tournant de notre entreprise) ou 180 pièces (SMC5326/EV1527,)
3. Jugez l'inversion du moteur : lorsque le moteur démarre le fonctionnement et ouvrez ou fermez le portail, la LED bleue s'allume, de sorte que nos moteurs doivent être en état d'ouverture.Lorsque la LED devient rouge et s'allume. À ce moment, nos moteurs doivent être en état de fermeture.
4. Apprentissage des codes : appuyez et maintenez le bouton d'apprentissage pendant 1 seconde puis relâchez, la LED s'éteint et appuyez sur n'importe quel bouton de l'émetteur, puis la LED clignote deux fois, maintenant les codes ont été appris sur le panneau.S'il n'y a aucun signal reçu dans les 5 secondes, la LED s'allumera puis quittera l'état d'apprentissage du code.
5. Suppression de codes : appuyez et maintenez le bouton d'apprentissage (une fois que vous appuyez sur le bouton d'apprentissage, la LED est éteinte), 5 secondes plus tard, la LED s'allume maintenant, les codes ont été supprimés.
6.MOTEUR fonctionne et vitesse de rotation : le moteur démarre pour la première fois, est dans l'état de fonctionnement à basse vitesse.en cas d'obstacle puis recommencez, le moteur à grande vitesse
fonctionner, puis avec une vitesse à basse vitesse jusqu'à ce que le moteur s'arrête. Le temps de fonctionnement à grande vitesse de 0 à 3 secondes peut être ajusté.(utilisez le bouton rotatif HSPEED TIME), lorsque vous réglez à 0 seconde, le fonctionnement à grande vitesse ne démarre pas.Pendant le fonctionnement du moteur, si vous utilisez le moteur de télécommande, s'arrêtez jusqu'à 2 fois. Le moteur fonctionne simplement à basse vitesse.Jusqu'à rencontrer des signaux d'obstacles.
7. Réglage de la sensibilité des limites et des obstacles : pendant l'ouverture et la fermeture, le
Le moteur cesse de fonctionner une fois que les signaux de limite et de sensibilité aux obstacles détectés.La sensibilité des deux moteurs est réglée séparément.Réglage de la sensibilité du MOTOR 1 via la tondeuse MOTOR1, tandis que la tondeuse MOTOR2 contrôle la sensibilité du MOTOR 2.
Remarque :
Les moteurs de type bras n'ont que la fonction de sensibilité aux obstacles, aucune fonction limite.
8. Délai d'ouverture et de fermeture du portail : lors de l'ouverture du portail, le moteur 2 est d'abord ouvert, puis ouvrez le moteur 1.lors de la fermeture du portail, le moteur 1 est d'abord fermé, puis le moteur 2. Si la fonction de retard d'ouverture ou de fermeture du portail démarre.Le temps de fermeture du portail peut être ajusté à partir de
0-18 secondes.mais le portail ouvert peut juste se limiter en 1 seconde.9.Portail ouvert unique : le bouton de portail ouvert unique peut simplement ouvrir le commutateur du moteur 2.
10. Fonction de fermeture automatique du portail : s'il y a un obstacle d'ouverture ou de fermeture du portail.ou
après la position du temps de protection de fonctionnement du moteur, démarrez le portail à fermeture automatique.Le temps de fermeture automatique du portail peut être ajusté de 0 à 66 secondes.Si la configuration est effectuée pendant 0 secondes, la fonction de fermeture automatique se fermera.Et compte à rebours de porte à fermeture automatique, la lumière clignotante clignotera dans un intervalle de 1 seconde.
11. Protection contre le retard du moteur : si le moteur fonctionne pendant plus de 60 secondes, le moteur cessera de fonctionner pour protéger le moteur.
12. La télécommande de copie peut correspondre automatiquement : en ce qui concerne la télécommande copiée,
N'a pas besoin d'utiliser un contrôleur pour apprendre le code, vous pouvez l'utiliser directement. Utilisez la première fois la télécommande copiée.Il suffit d'appuyer longuement sur la télécommande (environ 2-3 secondes), jusqu'à ce que la LED du code d'apprentissage clignote 2 fois plus tard.
13.Interface de la lumière clignotante : lorsque le moteur est en état d'ouverture ou de fermeture, l'interface de sortie du relais lumineux, sinon ne produit pas.
14.Photocellule : le portail s'ouvrira si la résistance est détectée lors de la fermeture du portail.Lorsque le portail est ouvert, la cellule photoélectrique ne sera pas affectée.
3.Instructions pour toutes les bornes :
2 CÔTÉSette borne est la même que le « bouton à double feuille » de l'émetteur.Il contrôle les deux portes comme Open-Stop-Close-Stop-Open cliquement.
1 LATÉRAL : Ce terminal est identique au « bouton à une feuille » de l'émetteur.Il contrôle le
porte unique comme ouverture-arrêt-fermeture-arrêt-ouverture cycliquement.COM : Terminal commun pour la masse de connexion.
MOTO 1 : Câblage du moteur 1 : doit d'abord connecter les fils du moteur qui s'ouvre. Ou connecter les fils du moteur installés sur le côté de la porte avec une plaque de poussée.
MOTO2 (DELAY) : Câblage du moteur2 : doit connecter les fils du moteur que vous pouvez utiliser un bouton à une feuille pour contrôler.

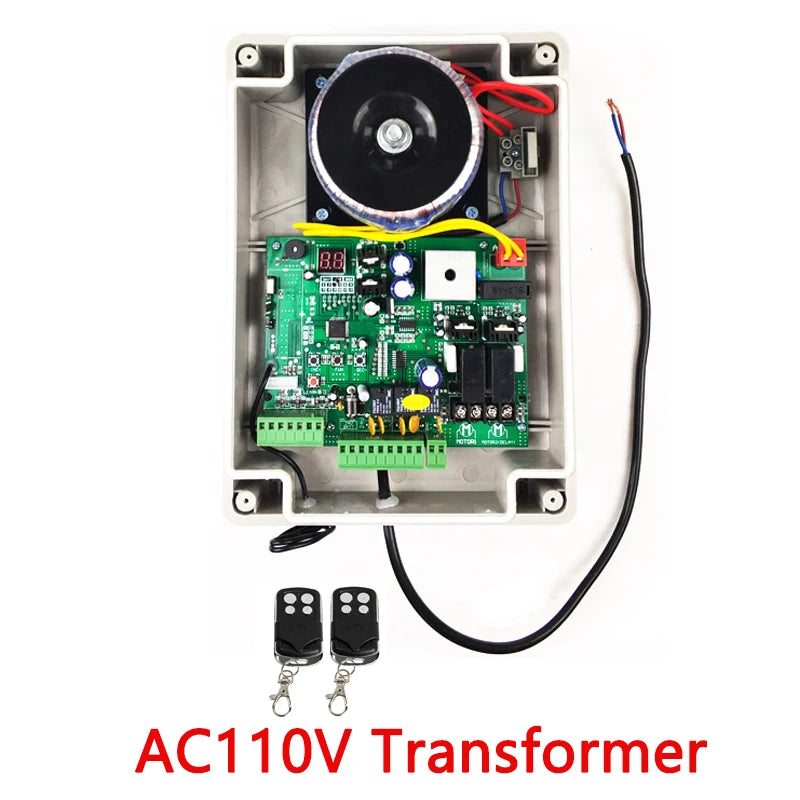

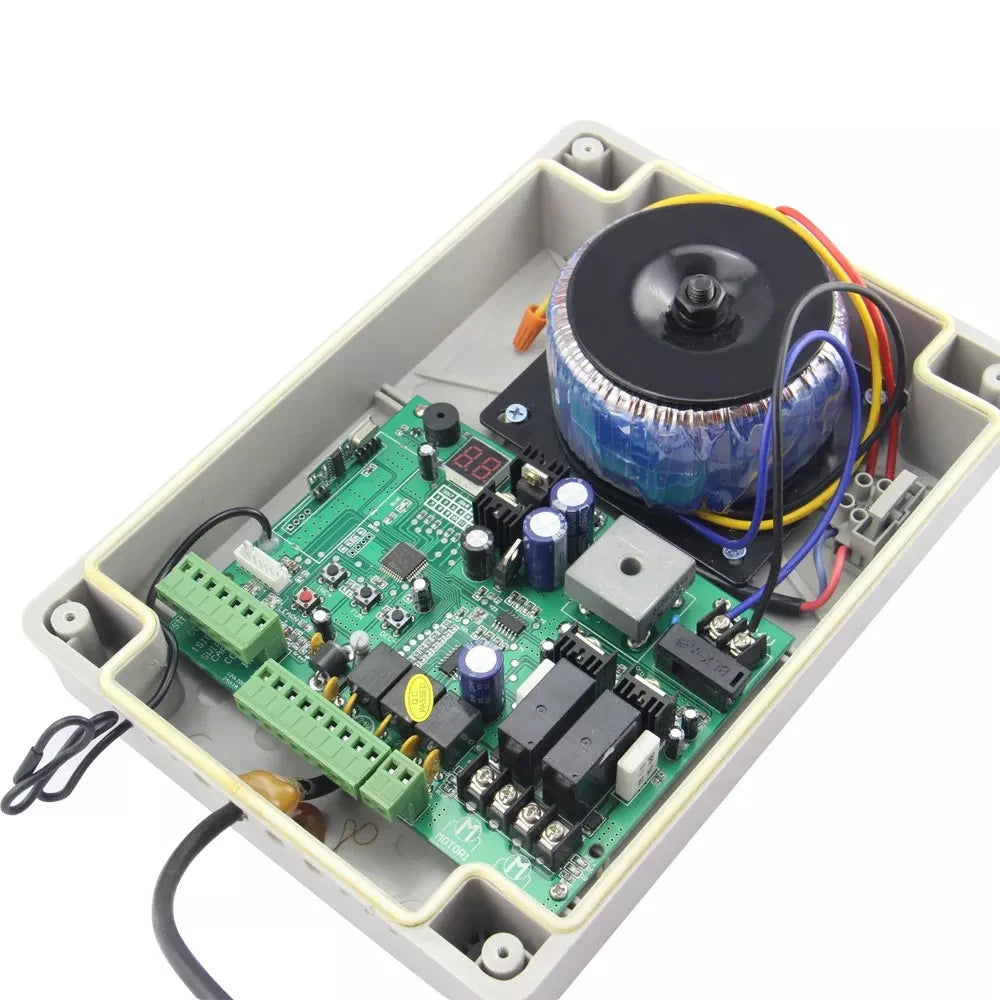

24 V/12 V-12 V/0 V-0 V/12 V : Secondaire pour le transformateur 12 V ou double 9 V CA.UPS+/- : Batterie de stockage externe 12 V, la batterie de stockage peut être chargée.Lorsqu'il n'y a pas d'alimentation électrique, l'onduleur commencera à fonctionner automatiquement.Le courant de veille de l'onduleur lorsqu'il fonctionne est de 20 mA, le courant est d'environ 1,5 A lorsque le moteur tourne.(le courant spécifique dépend de l'utilisation réelle).
LOCK12+/- : Signal de verrouillage électrique, pas de sortie de tension, lorsque le portail est ouvert pendant 1 seconde.La sortie de tension DC12V est par défaut.
CARTE SWIPE : Glissez la carte pour ouvrir deux portails, actif bas, la fermeture automatique est activée une fois la porte ouverte.
INFRAROUGE : Terminal pour photocellules, actif bas, lorsque l'obstacle détecté par la photocellule pendant la fermeture de la porte, la porte s'arrête puis rebondit pour s'ouvrir.COM : Terminal commun pour la masse de connexion.
VCC : tension de sortie 12-28 V ; alimenter les photocellules ou autres appareils de sécurité ; courant ≤ 200 mA.
