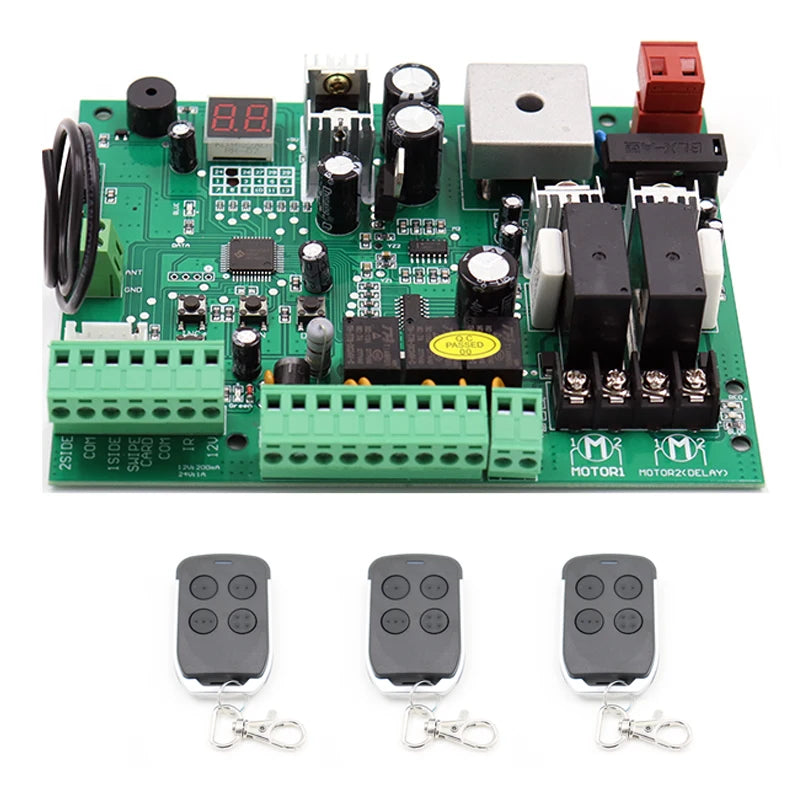

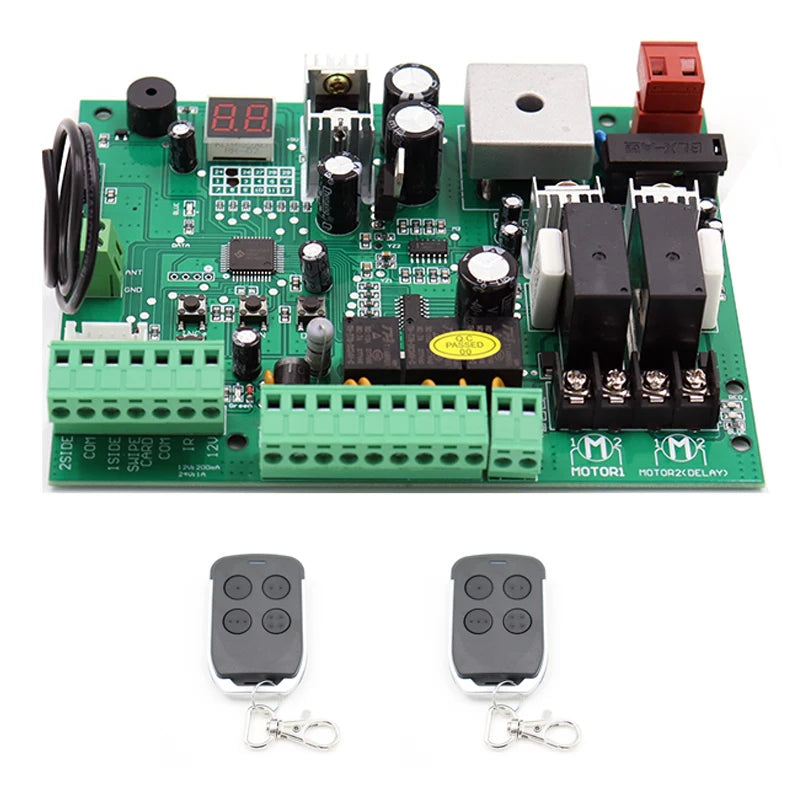

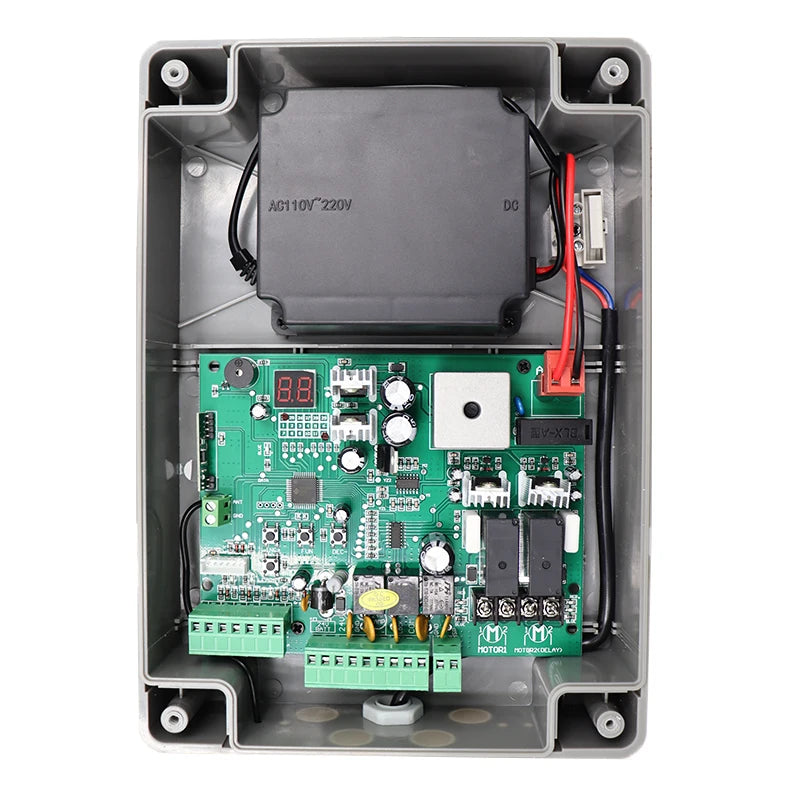

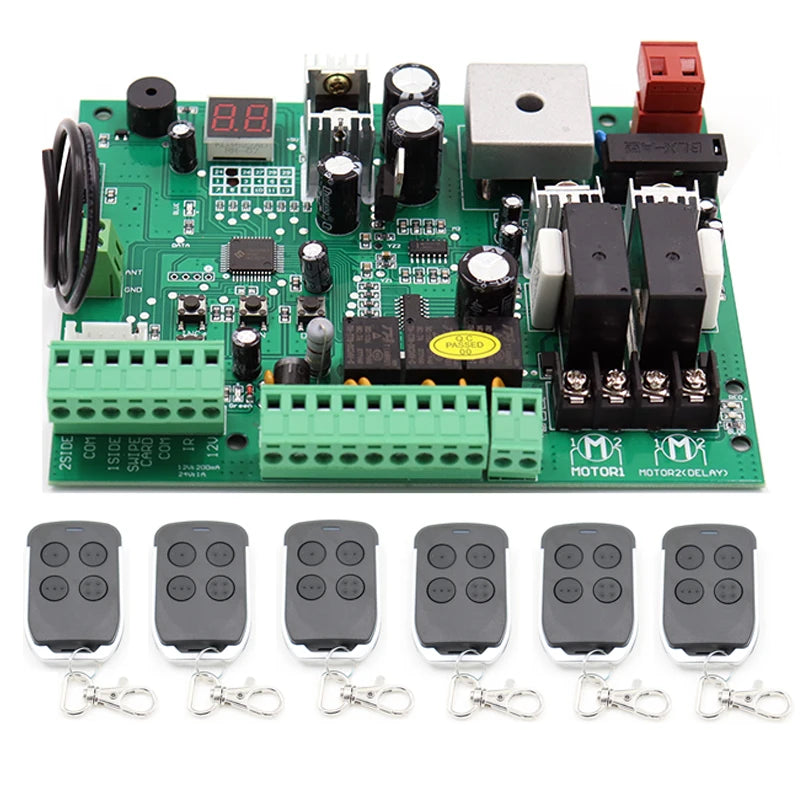

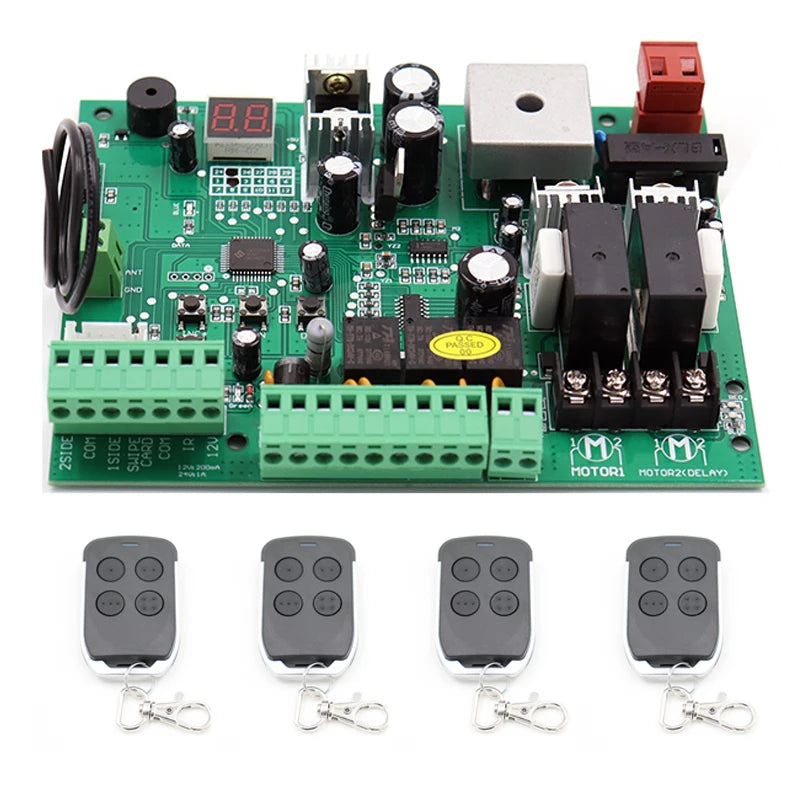

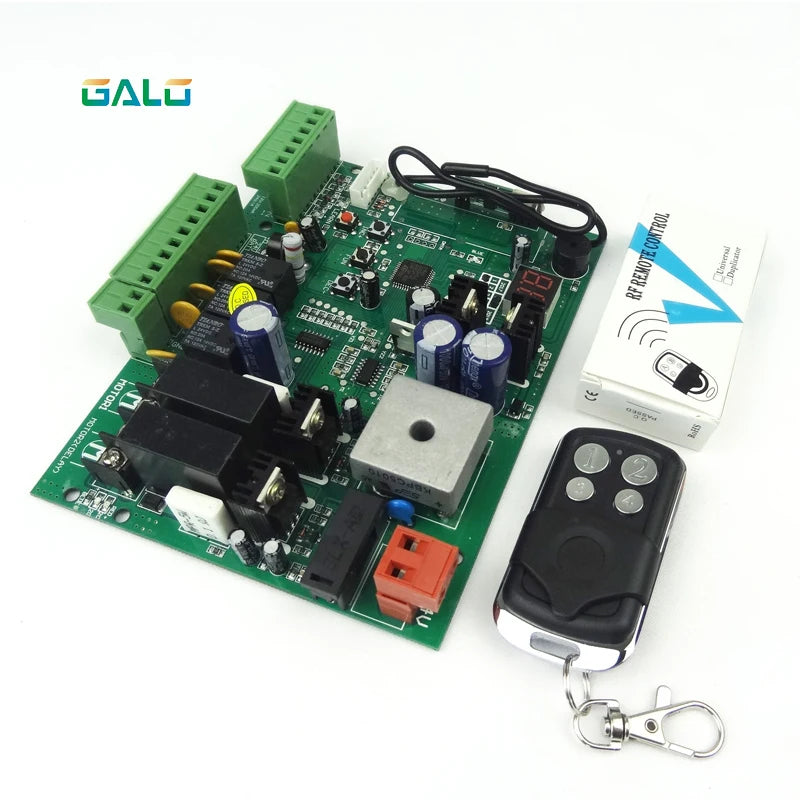

Paramètres techniques

1. Alimentation : AC 24 V, disponible pour ajouter une batterie de secours 24 V.
2.Application : utilisé pour l'ouvre-porte battante double ou simple DC 24 V.
3. Encodeur pour émetteur : l'usine possède un code tournant.
4. Quantité d'émetteurs autorisée : jusqu'à 120 pièces.

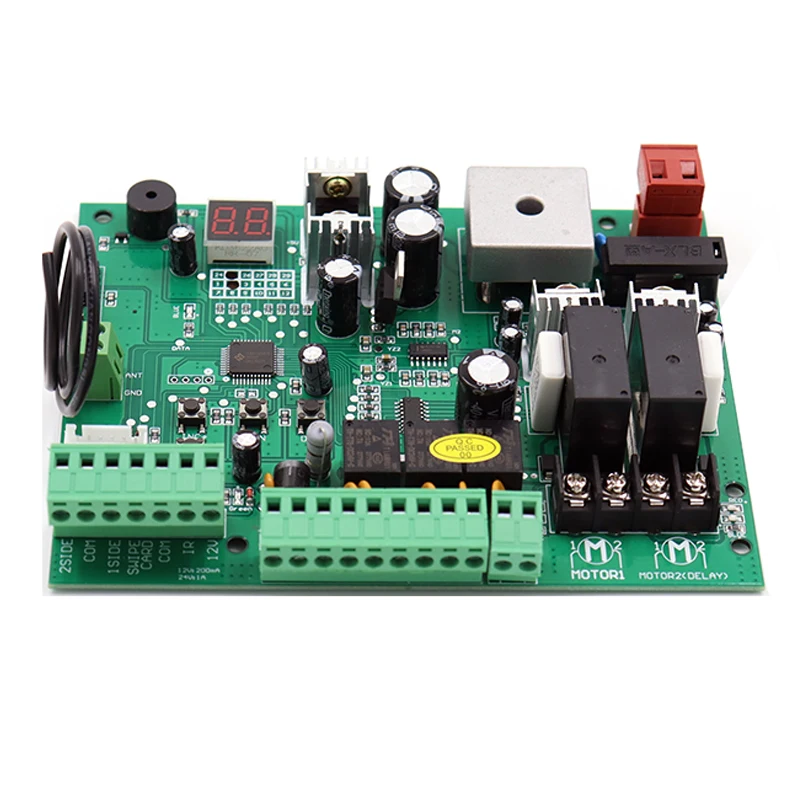

1.MOTEUR 1 : Porte principale, fermez d'abord et ouvrez la dernière. Cette borne connecte le 1er fil rouge (compté à partir de votre
côté gauche au côté droit)
2.MOTEUR 2 (DELAY) : Porte esclave, ouvrez d'abord et fermez enfin. Cette borne connecte le 1er fil bleu (compté
de votre côté gauche au côté droit).REMARQUE!Si vous n'avez qu'une seule porte, le moteur ne peut se connecter qu'à la borne Motor 2 Delay.

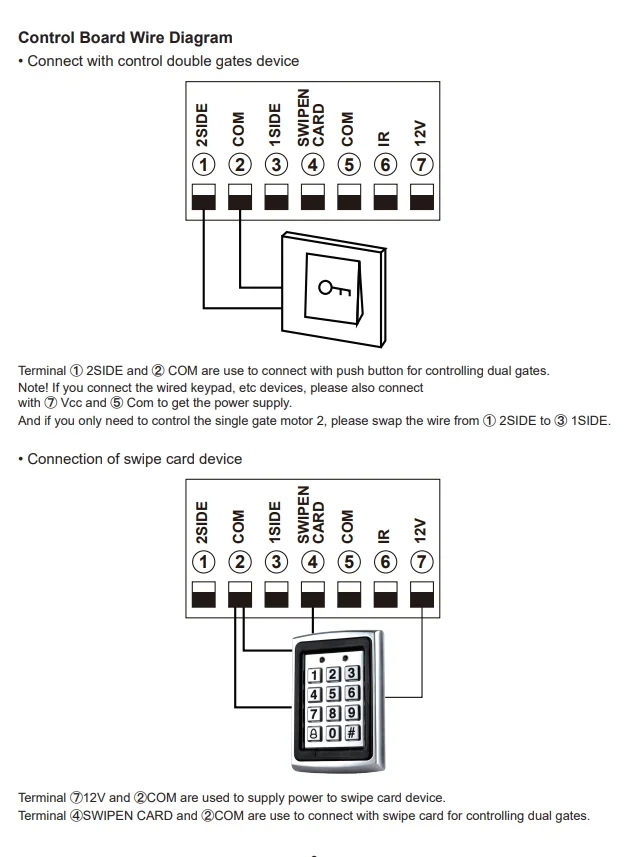

3.2 SIDE : Il est destiné à se connecter à tout appareil externe qui actionne un double portail.
4.COM : Il sert à se connecter à la « masse ».
5.1 SIDE : Il est destiné à se connecter à tout appareil externe qui actionne le seul portail.
6. Carte coulissante : elle sert à se connecter à tous les appareils externes qui fonctionneront pour ouvrir le portail.
7.COM : Il sert à se connecter au périphérique externe « masse ».

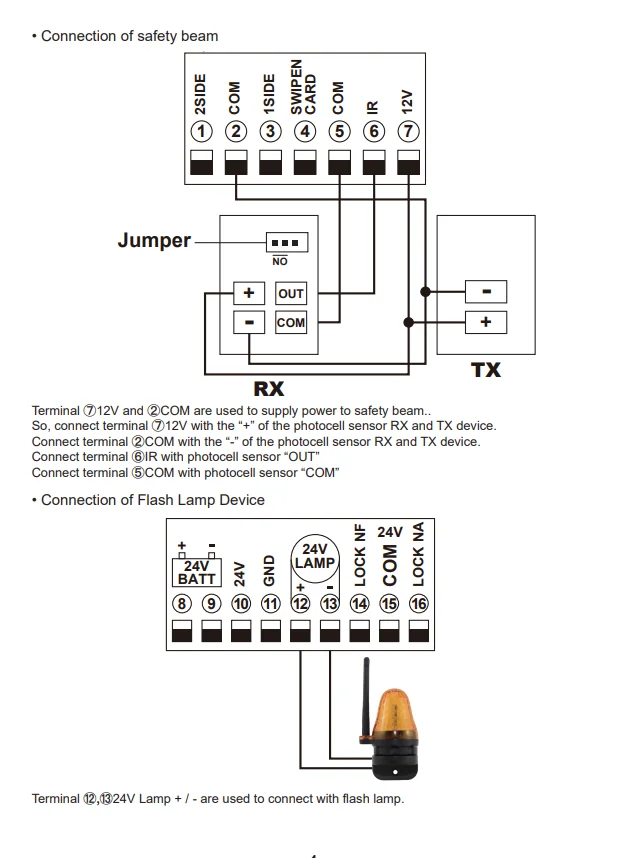

8.IR : La borne infrarouge sert à se connecter au faisceau de sécurité.
9,12 V : la sortie sert à se connecter au capteur photocellule, courant de sortie continu <= 200 mA.
(Sortie 24 V CC, le courant est de 1 A).
Batterie 10,24 V + : Il est destiné à connecter la batterie de secours +

Batterie 11,24 V - : Il sert à connecter la batterie de secours -

12,24 V : la sortie 24 V CC est destinée à la connexion à un appareil externe.
(tel qu'un capteur photocellule, sortie de courant maximale 1A)

13.GND : Il sert à se connecter à la « masse » d'un appareil externe.
LAMPE 14,24 V + : Il sert à se connecter au flash +.
LAMPE 15,24 V - : Elle sert à se connecter à la lampe flash -.

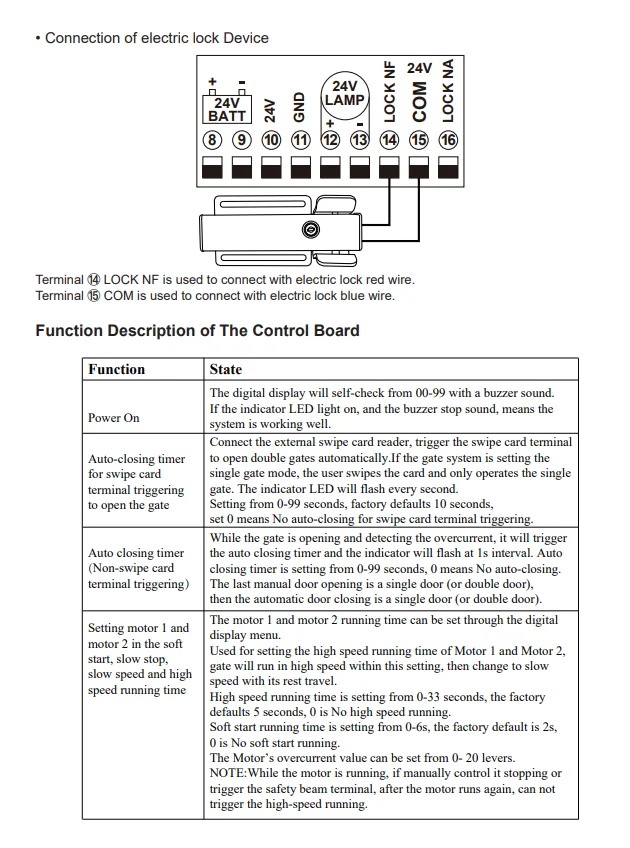

16.LOCK (NF) : La borne NF utilisée pour se connecter à la serrure électrique.
17.COM(24V) : COMMUN utilisé pour se connecter à la « masse » de la serrure.
18.LOCK (NA) : La borne NA utilisée pour se connecter au verrou magnétique.
19.GND : Il sert à se connecter à la « masse » du système d'alarme.
20.SP : Il s'agit d'une sortie 24 V CC connectée au système d'alarme.
21.AC 24V : Il est destiné à la connexion au transformateur.

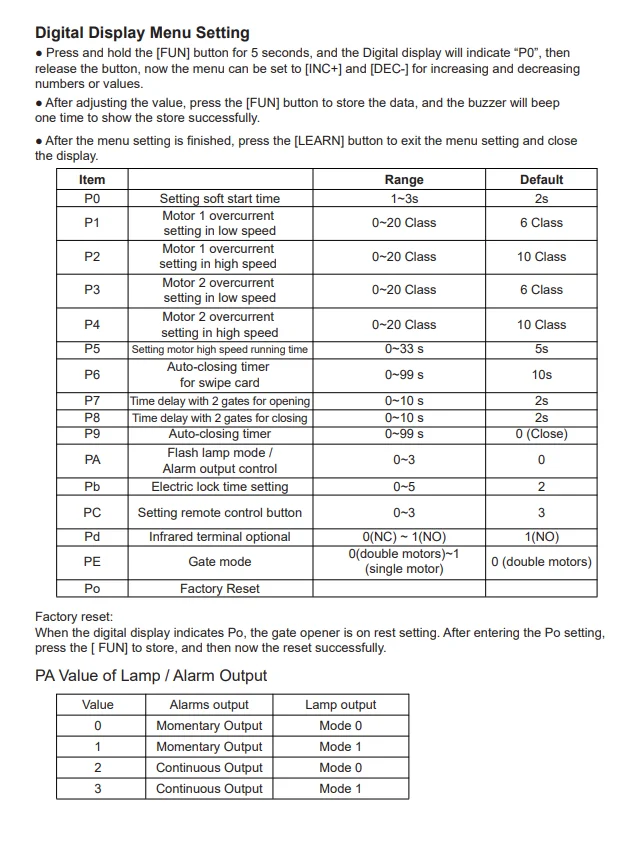

22. Affichage numérique : il sert à vous montrer les données de réglage.
23.INC+ : Il est destiné à augmenter la figure du réglage des données.
24. Amusant : utilisé pour entrer dans les paramètres du menu et confirmer les données.
25.DEC- : c'est pour diminuer la figure du réglage des données.
26. Bouton d'apprentissage : il est destiné à programmer/effacement de la télécommande.
12,24 V : la sortie 24 V CC est destinée à la connexion à un appareil externe.
(tel qu'un capteur photocellule, sortie de courant maximale 1A).
Batterie 11,24 V - : Il sert à connecter la batterie de secours -.
27.ANT et GND : utilisé pour se connecter à l'antenne

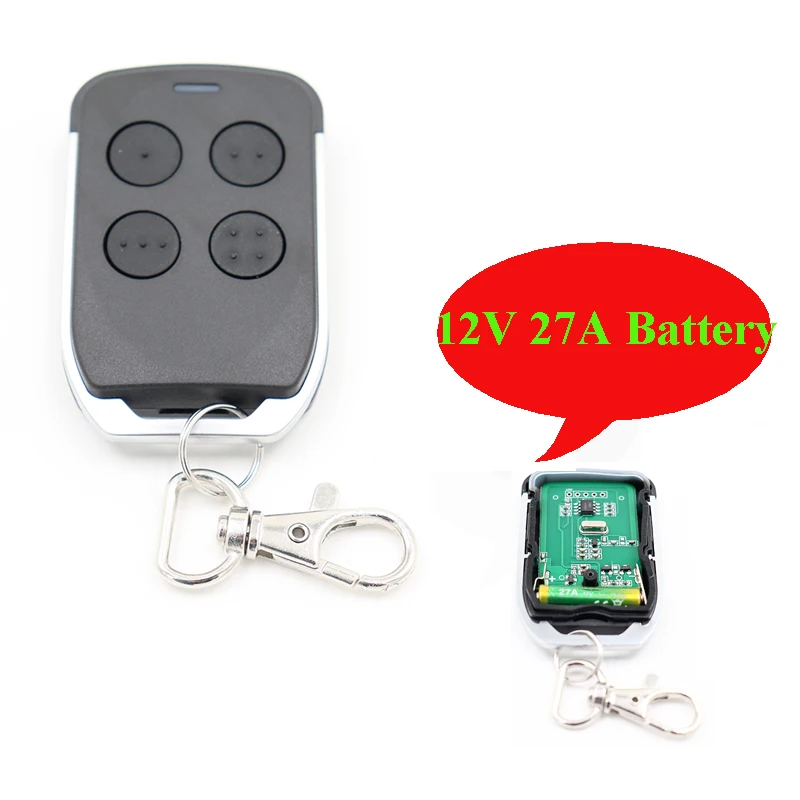

Télécommande

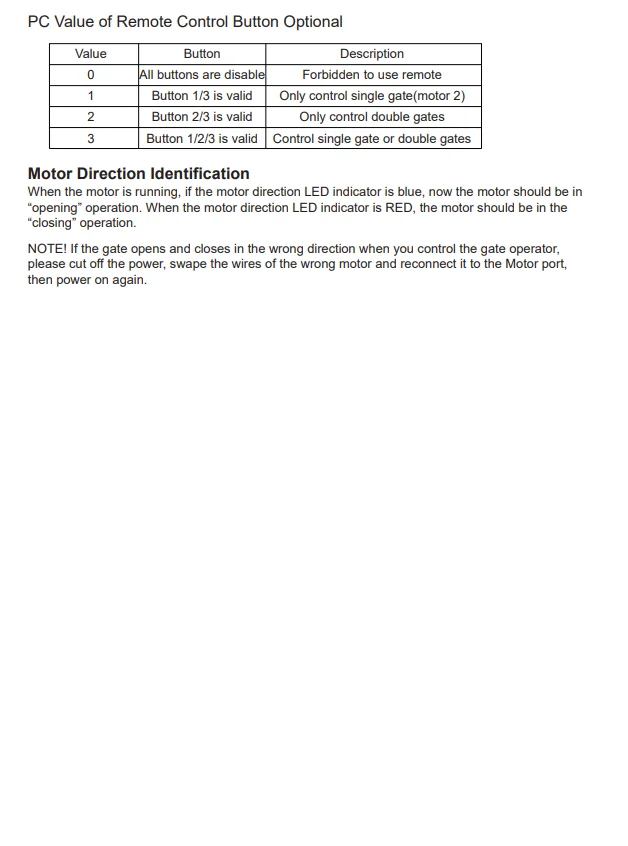

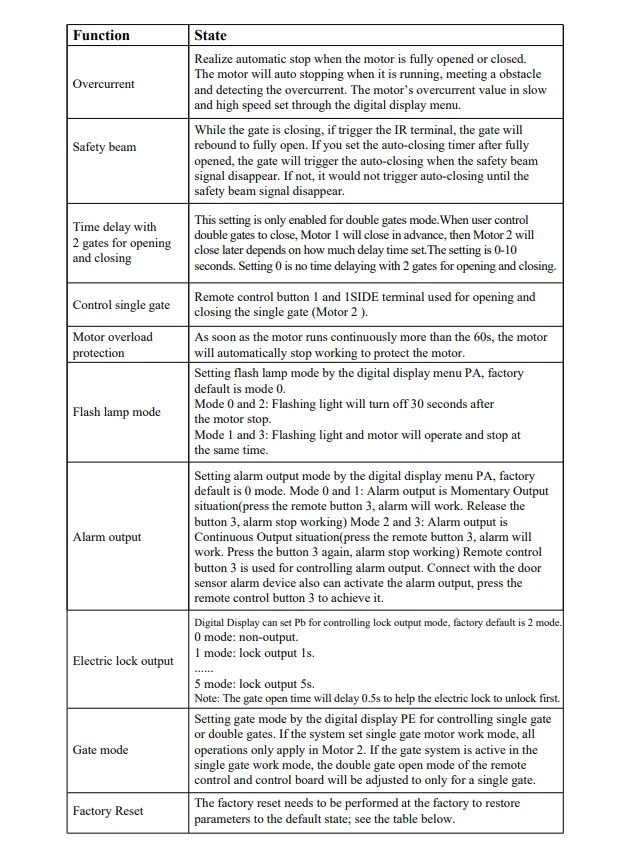

Le bouton « 1 » est utilisé pour faire fonctionner un seul moteur 2 ; le bouton « 2 » est utilisé pour faire fonctionner un double portail
pour Moteur 1 et Moteur 2 ; le bouton « 3 » est utilisé pour faire fonctionner la sortie d'alarme.
● Appuyez sur le bouton LEARN de la carte de commande pendant environ 1 seconde et le voyant LED s'éteindra,
cela signifie alors entrer dans la programmation.
● Appuyez sur n'importe quel bouton de la nouvelle télécommande pendant environ 2 secondes.L'affichage numérique affichera le
numéro de la télécommande tandis que le voyant LED de la carte clignote quatre fois avec un buzzer, ce qui signifie que le
la programmation est réussie.
● Remarque!Après avoir appuyé sur le bouton LEARN, si la carte ne reçoit pas le nouveau signal de télécommande dans les 5 secondes,
la LED indicatrice s'allumera et sortira de la programmation.

Programmez une nouvelle télécommande●

Appuyez et maintenez enfoncé le bouton LEARN pendant environ 5 secondes.S'il y a un son sonore et un indicateur
Lumière LED allumée, cela signifie désormais retirer la télécommande avec succès

Supprimer la télécommande

Appuyez et maintenez enfoncé le bouton LEARN pendant environ 5 secondes.S'il y a un son sonore et un indicateur
La lumière LED s'allume, cela signifie désormais retirer la télécommande avec succès.
