Application: Contrôleur de charge,Contrôleur de tension,Contrôleur de vent,Contrôleur d’éclairage,Contrôleur du système solaire,Station de travail solaire
Certification: CE,FCC,ROHS
Conversion Efficiency: >98%
Courant maximum: 166A
Est-ce un appareil intelligent: Oui
MAX Solar Module Voc: 105V
Nom de marque: NONE
Numéro de Modèle: JNGE2025
Origine: CN (Origine)
Produit chimique à haute préoccupation: Aucun
Protection Grade: IP30
Solar Module Workable Power: 0W~3000W
Usage: BOAT,CAR,Electric Bicycle,FAN,Home Appliance
Wifi communication function: optional
Wind Turbine DC Rated Voltage: 18VDC 36DC 72DC AUTO
Wind Turbine Rated Voltage: 12VAC 24VAC 48VAC AUTO
Wind Turbine Workable Power: 0W~3000W
est_personnalisé: Oui

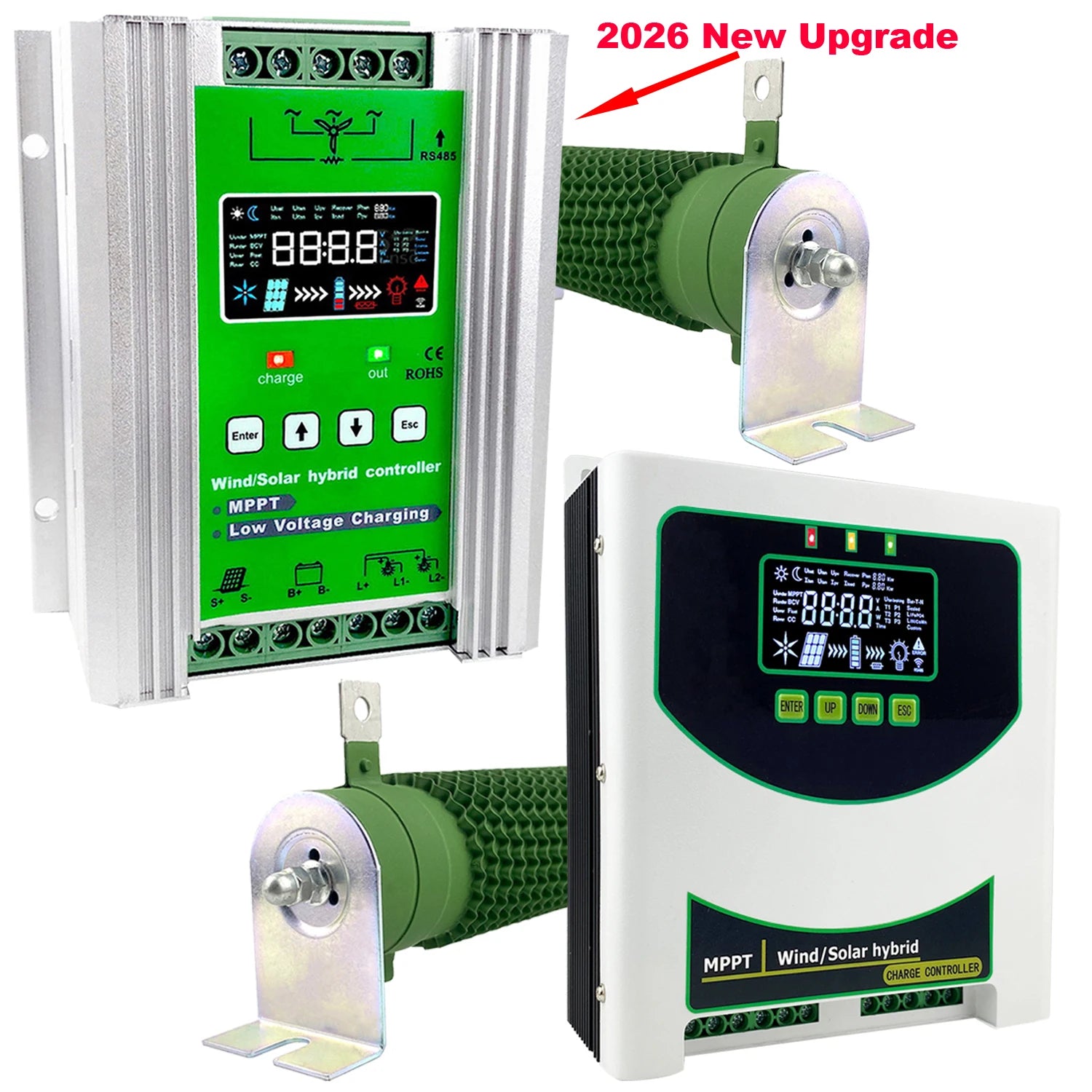

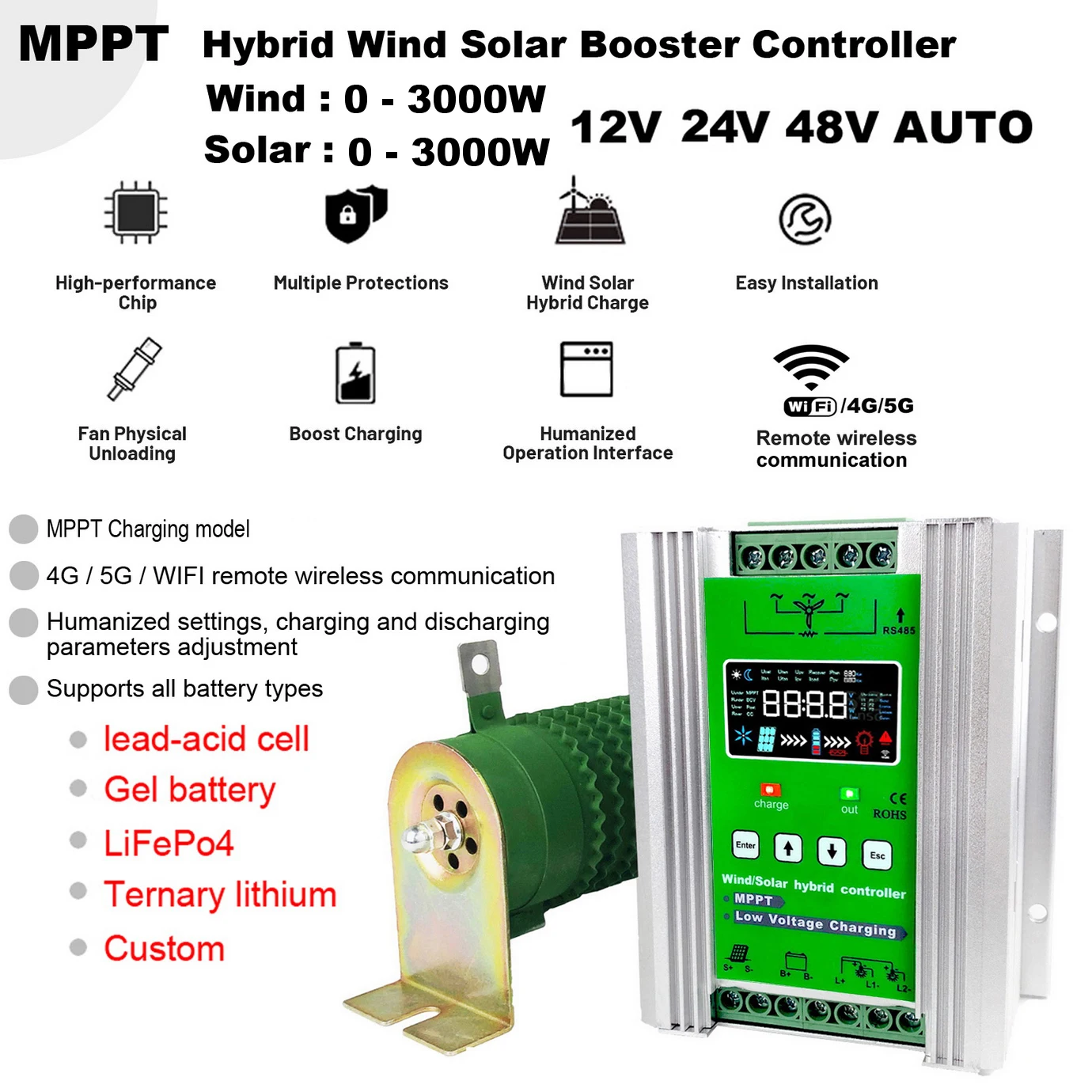

2026 NOUVEAU MPPT 12V 24V 48V Auto

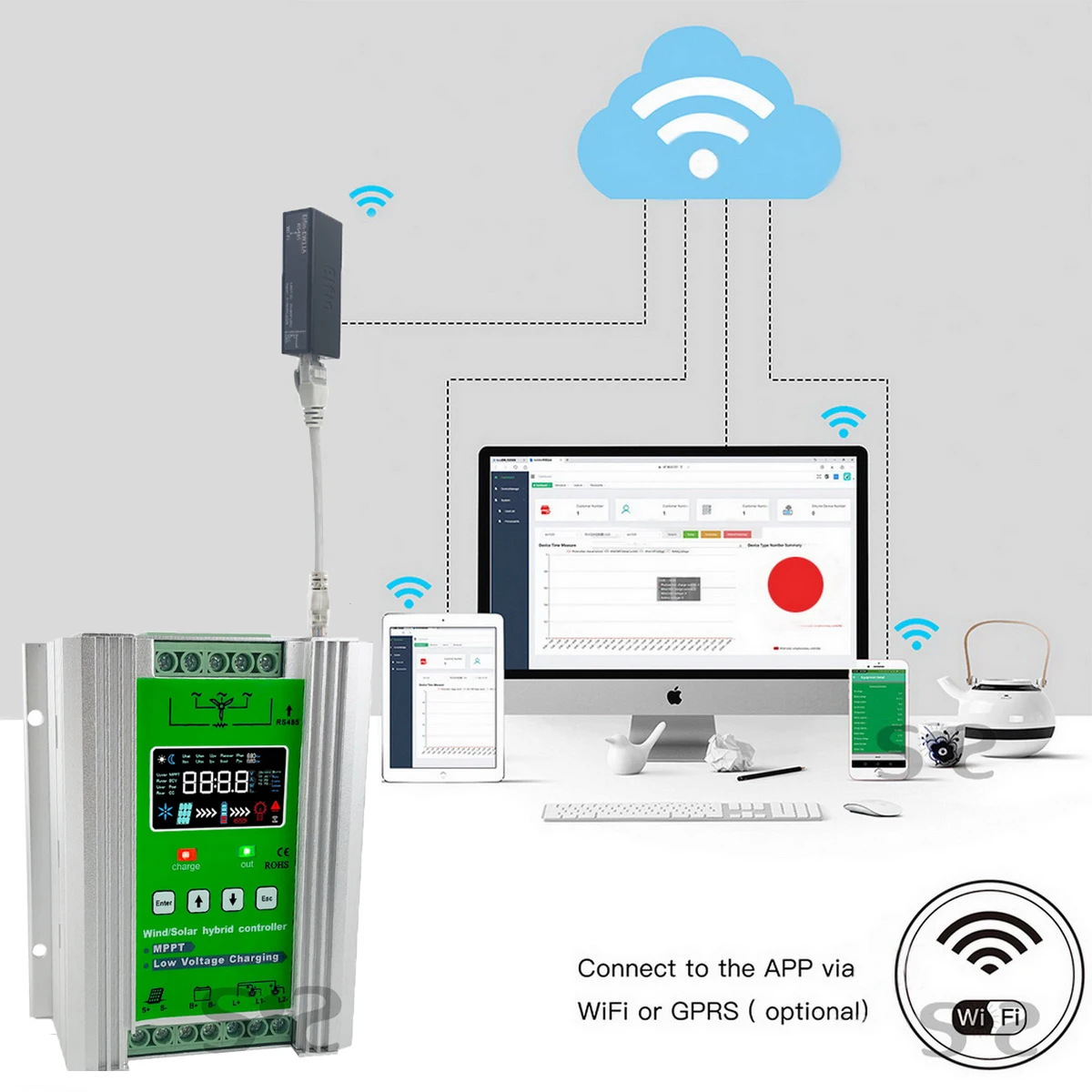

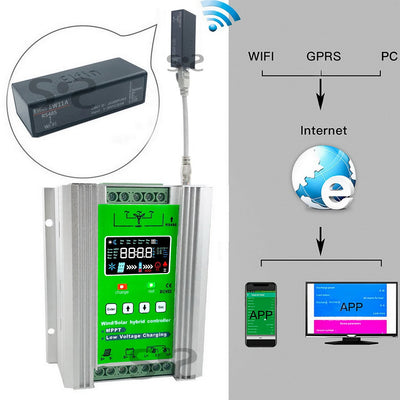

Communication à distance WIFI
PVENTELET:0 ~ 3000WPpv:0 ~ 3000W

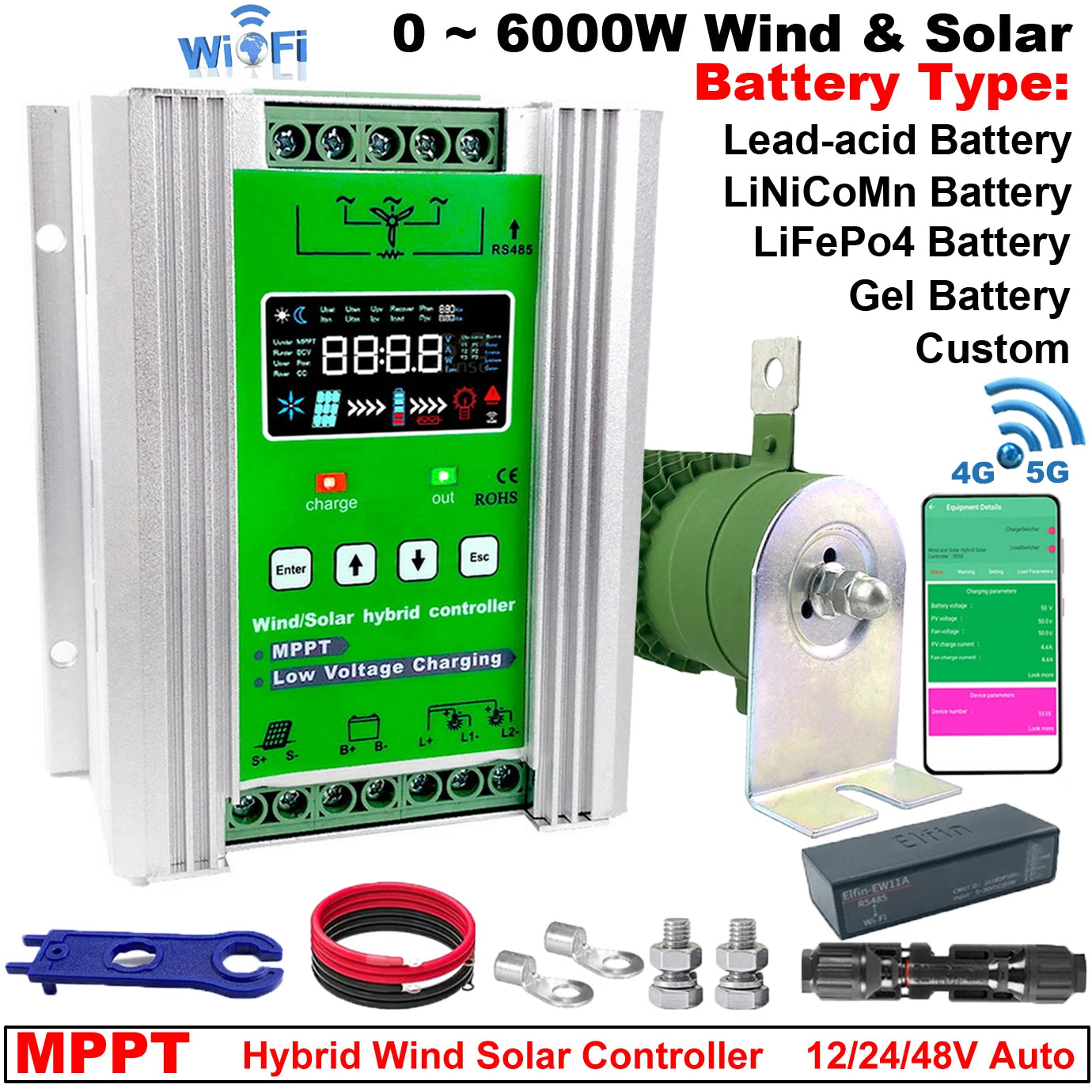

Contrôleur de charge solaire éolienne hybride
Types de batterie pris en charge : 1. Scellé, 2. LiFeP04, 3. LiNiCoMn, 4. Personnalisé (tous les types de batteries)
Description du produit :
Ce type de contrôleur est une tension de système de 12/24/48 V qui se réorganise automatiquement, la tension du système dépend de votre banque de batteries, par exemple, si votre banque de batteries est de 24 V, alors la tension de votre système est de 24 V, de la même manière, charge CC Tension nominale est 24 V.
Vous trouverez ci-dessous la recommandation correspondante pour ces différentes tensions système :
Banque de batteries 12 V : éolienne 12 V + panneau solaire d'environ 18 V Vmp
Banque de batteries 24 V : éolienne 24 V + panneau solaire Vmp d'environ 36 V.
Banque de batteries 48 V : éolienne 48 V + panneau solaire Vmp d'environ 72 V.
Vous trouverez ci-dessous des éclaircissements pour le modèle de contrôleur hybride :
par exemplews2000W1010
signifie vent 1000 W + solaire 1000 W
signifie que le système peut prendre en charge un éolien nominal de 1 000 W et un réseau de panneaux solaires nominal de 1 000 W.
Si vous avez besoin de la dernière feuille de paramètres, partagez-nous votre e-mail, nous vous l'enverrons.
*Remarque 1 : pour notre contrôleur hybride version Deluxe, la valeur par défaut est une batterie au plomb, vous pouvez accéder à l'interface de réglage du type de batterie Bat-T-N pour la modifier.
*Remarque 2 : Pour notre contrôleur hybride version Deluxe, nous avons deux versions de tension système, réorganisation automatique 12/24 V ou 12/24/48 V*
Points forts du produit.
Le contrôleur adopte une conception d'écran couleur, les informations d'affichage sont plus complètes, l'interface d'affichage est plus claire, le contrôleur prend en charge le module WIFI et le module GPRS pour étendre et mettre en œuvre la surveillance cloud APP (en option).
Application du produit.

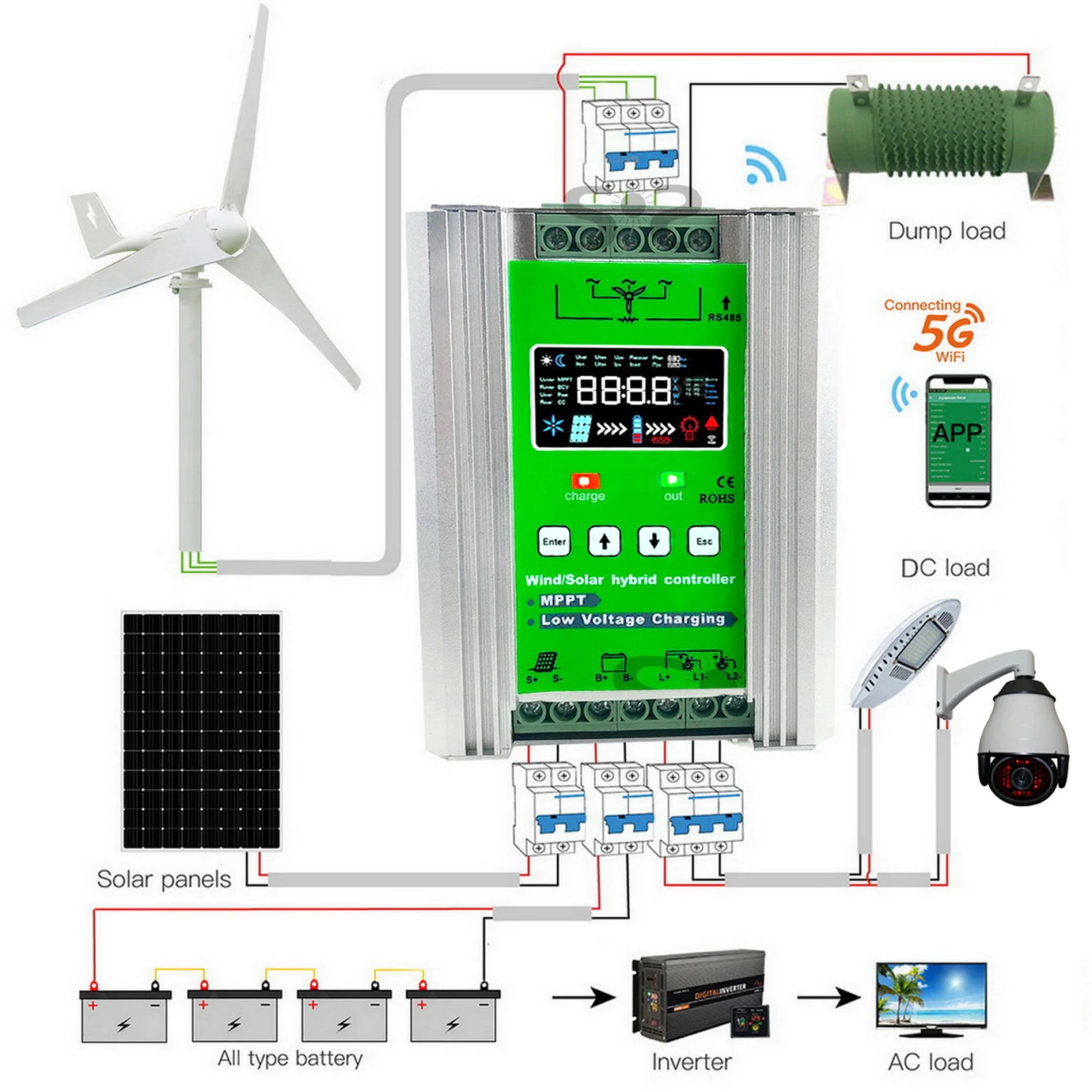

Le contrôleur convient au système éolien solaire hors réseau, contrôle automatiquement la charge et la décharge et peut être appliqué dans les stations de base de communication, les systèmes domestiques, les systèmes d'éclairage public, la surveillance et d'autres domaines.
Caractéristiques du produit.
(1) L'écran adopteconception d'écran couleur, les informations d'affichage sont plus complètes, l'interface d'affichage est plus claire et l'interface homme-machine à 4 touches et le réglage de fonctionnement sont plus pratiques ;
(2) LeMPPTL'algorithme de contrôle utilisé pour la charge éolienne assure une charge MPPT à faible vitesse du vent ;
(3) Mode de charge vent en trois étapes : charge MPPT ; charge de levage ; charge flottante.
(4) Mode de charge solaire à trois étages : CC (courant constant) ; charge de levage ; charge flottante.
(5) 12 V/24 Vle système de batterie reconnaît automatiquement, ou le système de batterie 12 V/24 V/48 V reconnaît automatiquement (en option).

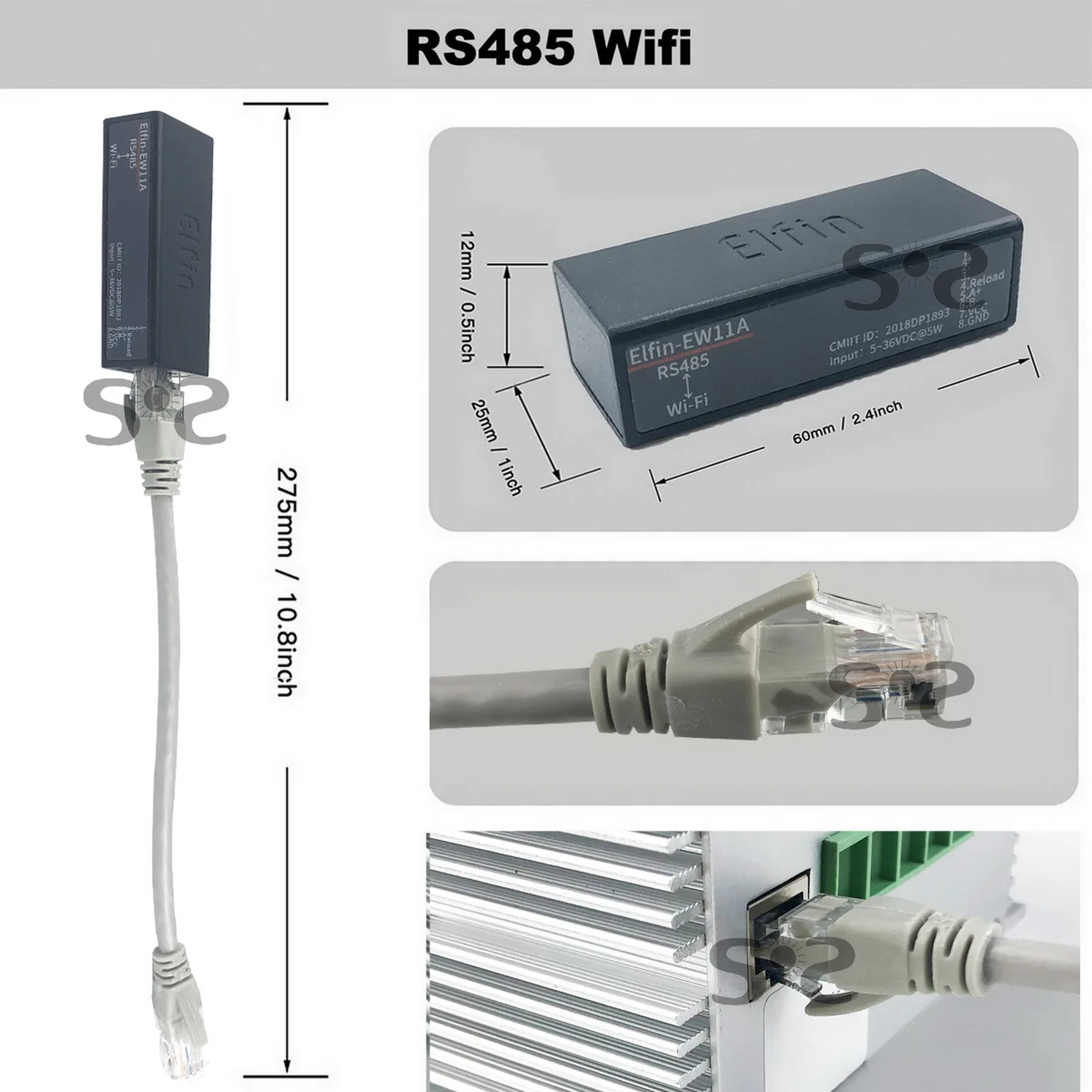

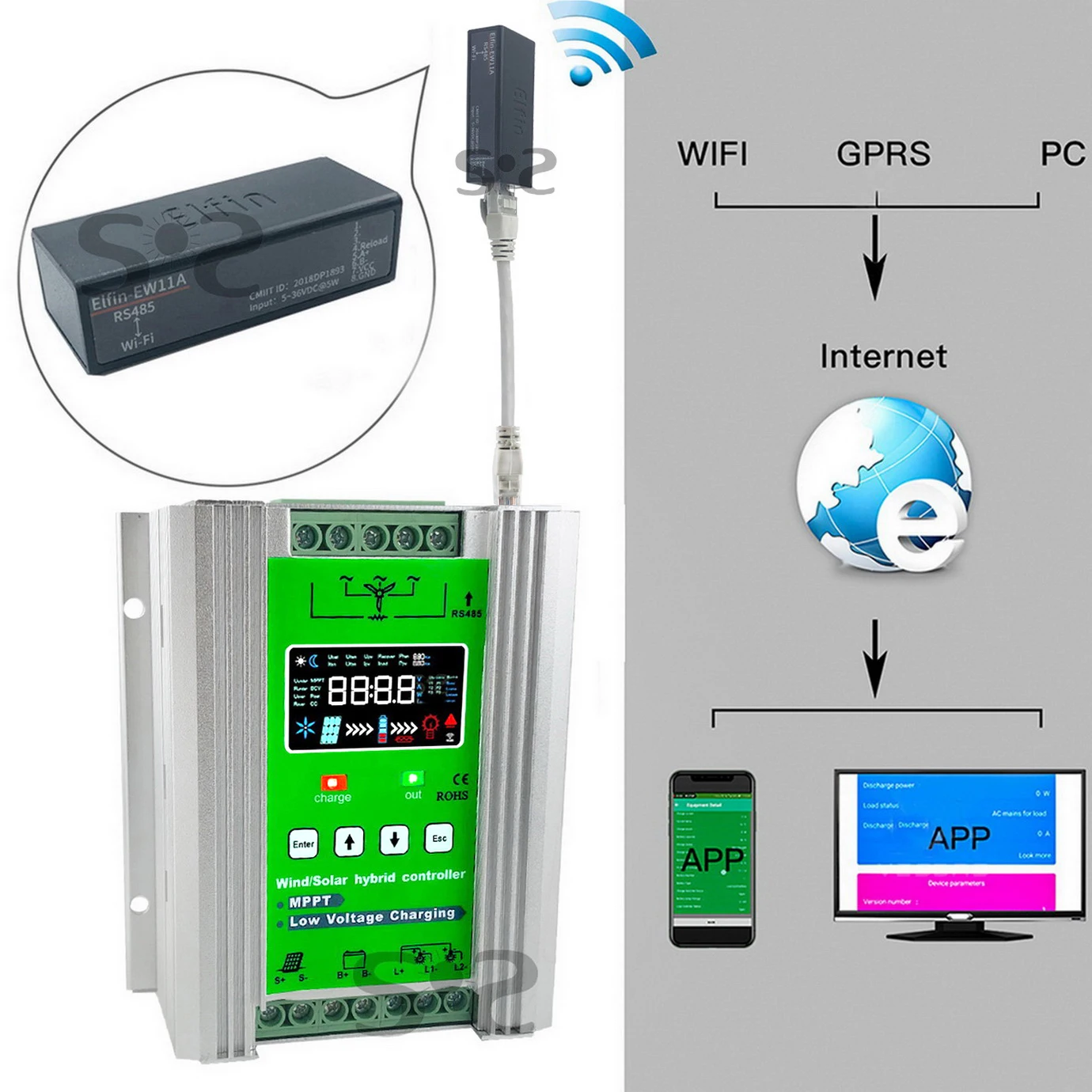

(6)Communication RS485peut fournir un protocole de communication pour faciliter une gestion unifiée et un développement secondaire pour le client ;

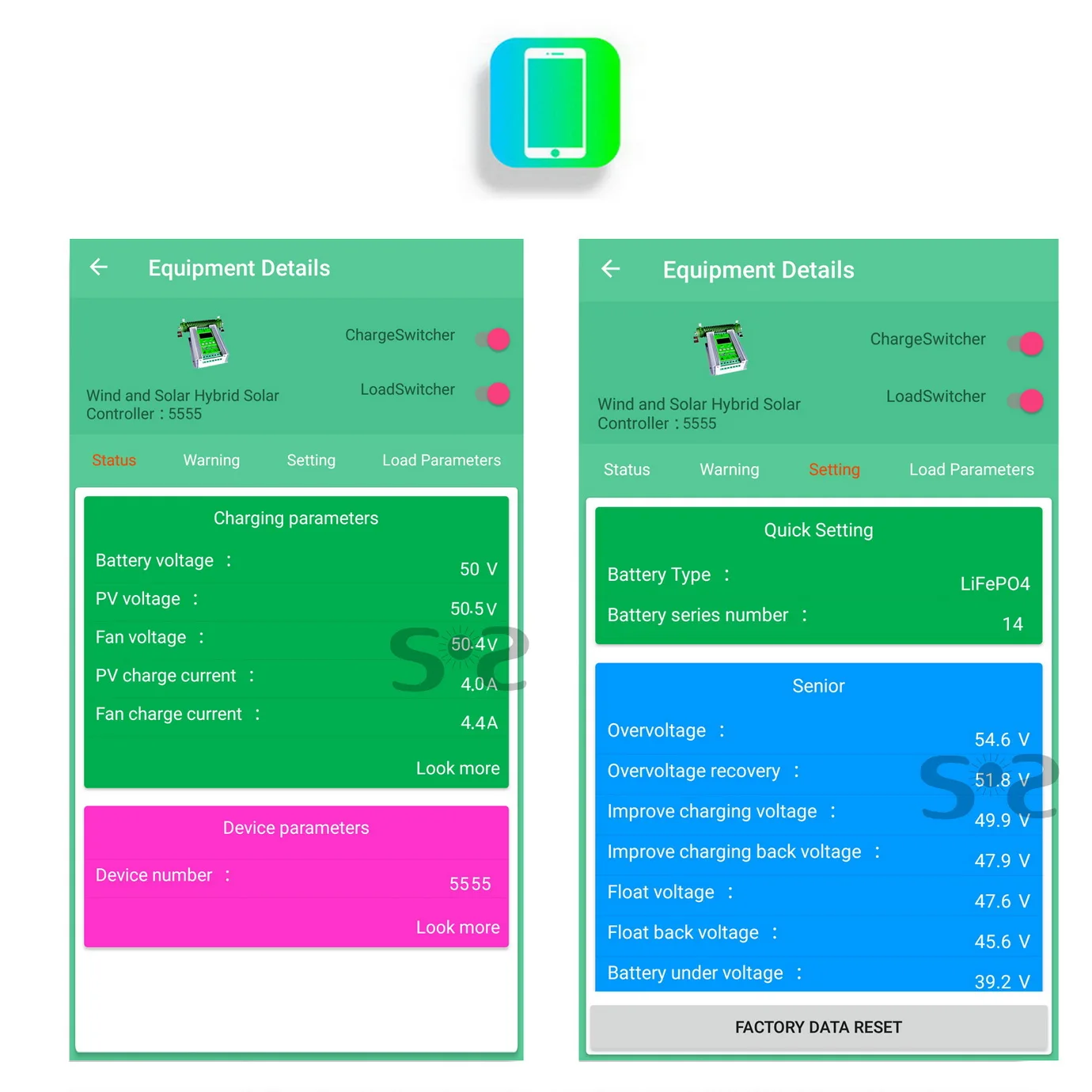

(7) Les paramètres de fonctionnement du contrôleur peuvent être visualisés et définis via leapplication de téléphone mobile (en option);
(8) Le contrôleurdispose de fonctions de protection complètestels que la surcharge, la décharge excessive et la surcharge ;
(9)Quatre types de batteries en mode de chargepeut être sélectionné pour le fonctionnement : batterie au plomb, batterie au lithium ternaire, phosphate de fer au lithium, personnalisé ;
(10) Le contrôleur dispose de différents modes de contrôle de charge, la charge a deux sorties et la puissance et le temps de sortie peuvent être définis ;
(11) Le contrôleur a une grande adaptabilité, adaptatif de jour comme de nuit.
Paramètre du produit :
1.Paramètre du système | ||||||||
Modèle | 2000W1010 | 2400W1212 | 3000W15 | 3200W1220 | 4500W2520 | 5500W3025 | 6000W3030 | |
Tension nominale du système | 12 V (9 V-16 V CC) / 24 V (18 V-32 V CC) / 48 V (42 V-60 V CC) | |||||||
Module solaire | Voc | 27,6 V (12 V) / 55,2 V (24 V) / 105 V (48 V) | ||||||
Vmp | >Vbat+1V | |||||||
Imp | Puissance ÷ Tension nominale +1A (par exemple : 2000W Module solaire ÷ 48V (tension nominale) = 43A) | |||||||
Puissance réalisable | 0W ~ 1000W | 0W ~ 1200W | 0W ~ 1500W | 0W ~ 1200W | 0W ~ 2500W | 0W ~ 3000W | 0W ~ 3000W | |
|
Éolienne | Tension nominale | 12VAC(20,8VDC)/ 24VAC (41,6VDC)/ 48VAC (83,1VDC) | ||||||
Courant nominal | Puissance ÷ Tension nominale +1A (par exemple : 2000W Module solaire ÷ 48V (tension nominale) = 43A) | |||||||
Puissance réalisable | 0W ~ 1000W | 0W ~ 1200W | 0W ~ 1500W | 0W ~ 2000W | 0W ~ 2000W | 0W ~ 2500W | 0W ~ 3000W | |
Tension maximale en circuit ouvert | 25,6 V CA (12 V CA) / 51,2 V (24 V CA) / 102,4 V (48 V CA) | |||||||
Remarque spéciale : ce qui suit sont les paramètres optimaux, nous vous suggérons de ne pas modifier | ||||||||
Si | Tension de décharge excessive | 10,8 V / 21,6 V / 43,2 V | ||||||
Plusieurs | Retour à décharge excessive | 13,1 V / 26,2 V / 52,4 V | ||||||
À l'autre | Tension de surcharge | 15,5 V / 31.0 V / 62,0 V | ||||||
Rover | Retour en surcharge | 15,0 V / 30,0 V / 60,0 V | ||||||
BCV | Augmenter la charge | 14,4 V / 28,8 V / 57,6 V | ||||||
Flotteur | Charge flottante | 13,8 V / 27,6 V / 55,2 V | ||||||
freinage automatique | Tension de coupure du vent | 25,6 V / 51,2 V / 102,4 V | ||||||
Charge CC | Sortie de puissance | 0W ~ 360W | 0W ~ 720W | 0W ~ 140W | ||||
Tension nominale | 12 V CC | 24 V CC | 48 V CC | |||||
Courant maximum | 60A | 60A | 60A | |||||
Efficacité de conversion | ﹥98% | |||||||
Mode de fonctionnement | Par défaut en mode streetlight | |||||||
Environnement | Température | 1) Travail :-20℃～50℃; 2)Stockage:-30℃～70℃ | ||||||
Humidité (°C) | 10 % ～ 90 % Pas de condensation | |||||||
Degré de protection | IP30 | |||||||
2.Paramètre de la batterie
Batterie au plomb (12 V unique) | ||||
Tension nominale du système / V | Système 12V (1 chaîne) | Système 24V (2 chaînes) | Système 48V (4 chaînes) | Valeur par défaut 12V |
Surtension (surcharge) / V | 13 ~ 17 V | 26 ~ 34 V | 52 ~ 68 V | 15,5 V |
Retour de surtension / V | 13 ~ 17 V | 26 ~ 34 V | 52 ~ 68 V | 15V |
Augmenter la tension de charge/V | 9 ~ 15 V | 18 ~ 30 V | 36 ~ 60 V | 14,4 V |
Tension de charge flottante / V | 9 ~ 15 V | 18 ~ 30 V | 36 ~ 60 V | 13,8 V |
Sous-tension /V | 7～13V | 14 ~ 26 V | 28～52V | 10,8 V |
Tension de retour sous-tension /V | 9 ~ 15 V | 18 ~ 30 V | 36 ~ 60 V | 13,1 V |
Batterie au lithium ternaire (section unique 3,7 V) | ||||
Tension nominale du système | Système 12V (3 strins par défaut) | Système 24 V (6 strins par défaut) | Système 48 V (12 strins par défaut) | Par défaut à 3 cordes |
Surtension (surcharge) / V | 10,5 ~ 15 V | 21 ~ 30 V | 49 ~ 70 V | 13,5 V |
Retour de surtension / V | 10,5 ~ 15 V | 21 ~ 30 V | 49 ~ 70 V | 12,6 V |
Augmenter la tension de charge/V | 10,5 ~ 15 V | 21 ~ 30 V | 49 ~ 70 V | 12,4 V |
Tension de charge flottante / V | 6 ~ 13,5 V | 12 ~ 27 V | 28～63V | 12,0 V |
Sous-tension /V | 6 ~ 13,5 V | 12 ~ 27 V | 28～63V | 9,3 V |
Tension de retour sous-tension /V | 6 ~ 13,5 V | 12 ~ 27 V | 28～63V | 10,5 V |
Nombre de cordes | 3～4 | 6～8 | 14～18 | 3 |
Phosphate de fer au lithium (section unique 3,2 V) | ||||
Tension nominale du système | Système 12 V (3 stris par défaut) | Système 24 V (6 stris par défaut) | Système 48 V (12 stris par défaut) | 4 cordes par défaut |
Surtension (surcharge) / V | 9 ~ 12 V | 18 ~ 24 V | 42 ~ 56 V | 15,6 V |
Retour de surtension / V | 9 ~ 12 V | 18 ~ 24 V | 42 ~ 56 V | 14,8 V |
Augmenter la tension de charge/V | 9 ~ 12 V | 18 ~ 24 V | 42 ~ 56 V | 14,2 V |
Tension de charge flottante / V | 9 ~ 12 V | 18 ~ 24 V | 42 ~ 56 V | 13,6 V |
Sous-tension /V | 6 ~ 12 V | 12 ~ 24 V | 28 ~ 56 V | 11,2 V |
Tension de retour sous-tension /V | 6 ~ 12 V | 12 ~ 24 V | 28 ~ 56 V | 12,8 V |
Nombre de cordes | 3～4 | 6～8 | 14～18 | 4 |

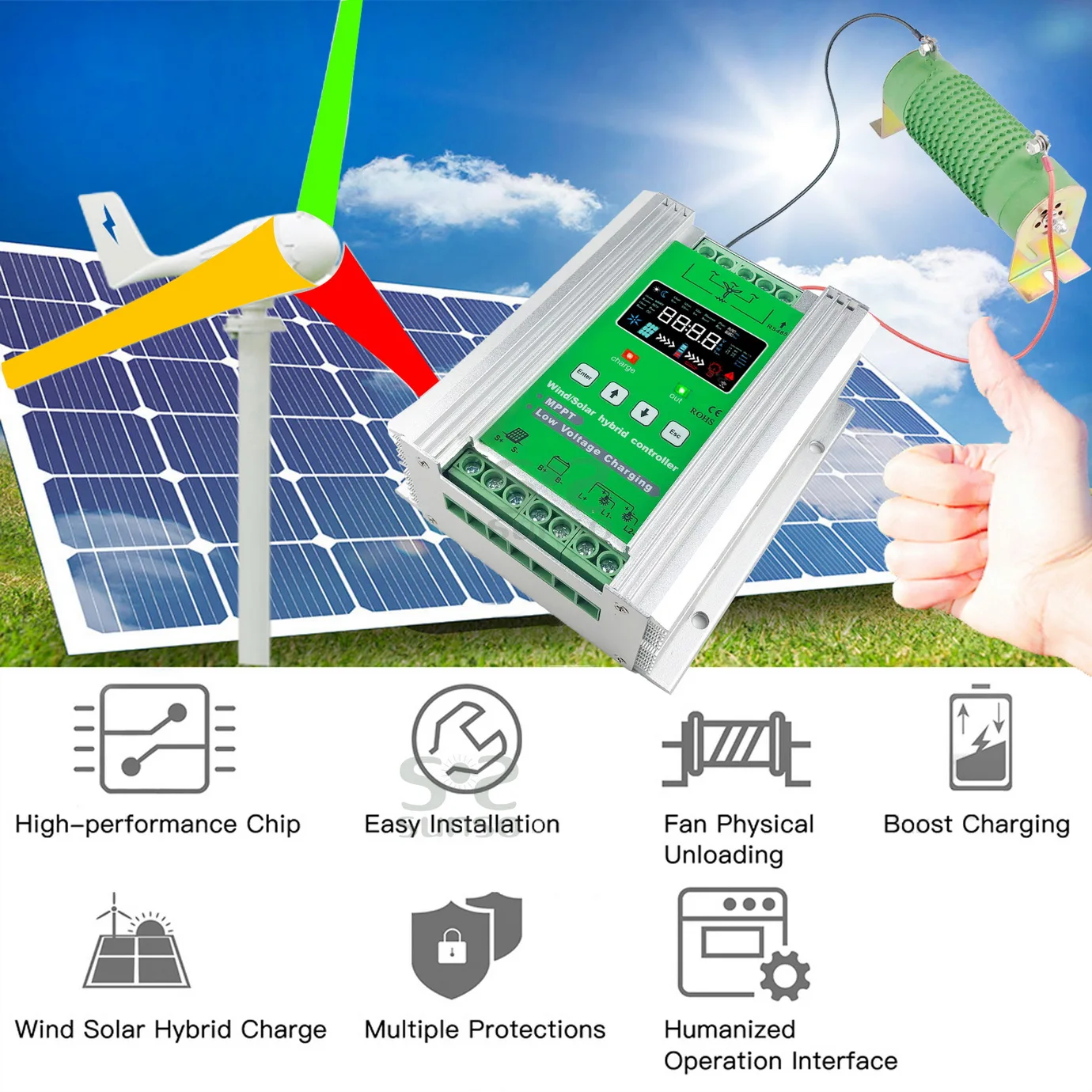

Application du produit :
Caractéristiques du produit :
Remarque :L'arrière-plan de surveillance prend en charge l'extension du module WIFI et du module GPRS pour obtenir une surveillance cloud APP (en option), voir le manuel d'utilisation de l'application pour plus de détails ; Le contrôleur utilise par défaut des batteries au plomb.Si vous devez connecter les autres types de batteries, vous devez définir le type de batterie et le numéro de série correspondants.Pour plus de détails, veuillez vous référer aux paramètres pertinents du manuel APP.

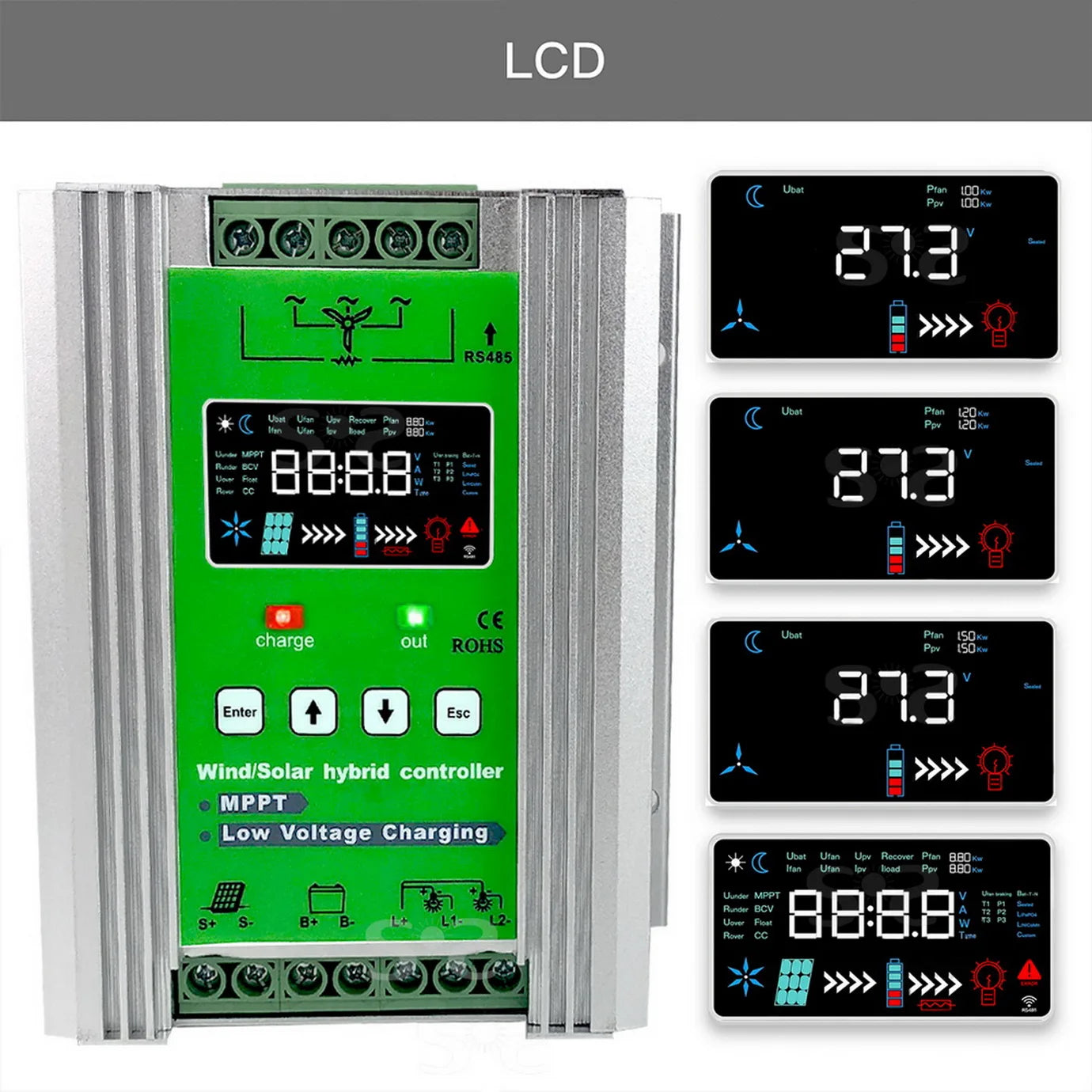

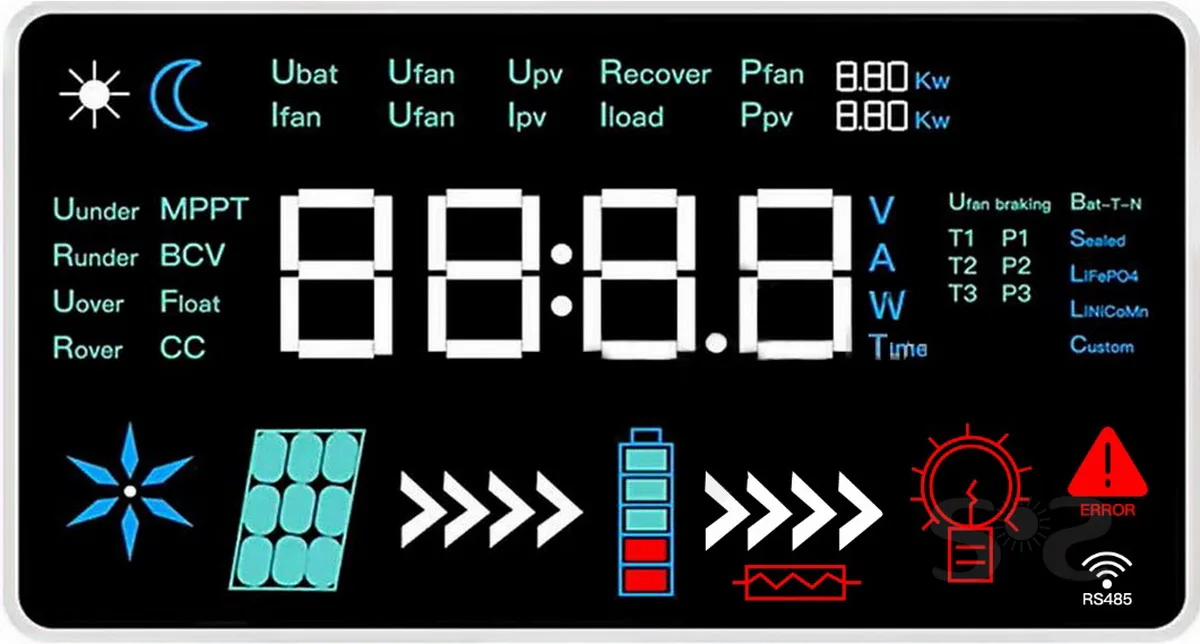

Conception d'écran de grande taille (Affichage partiel）

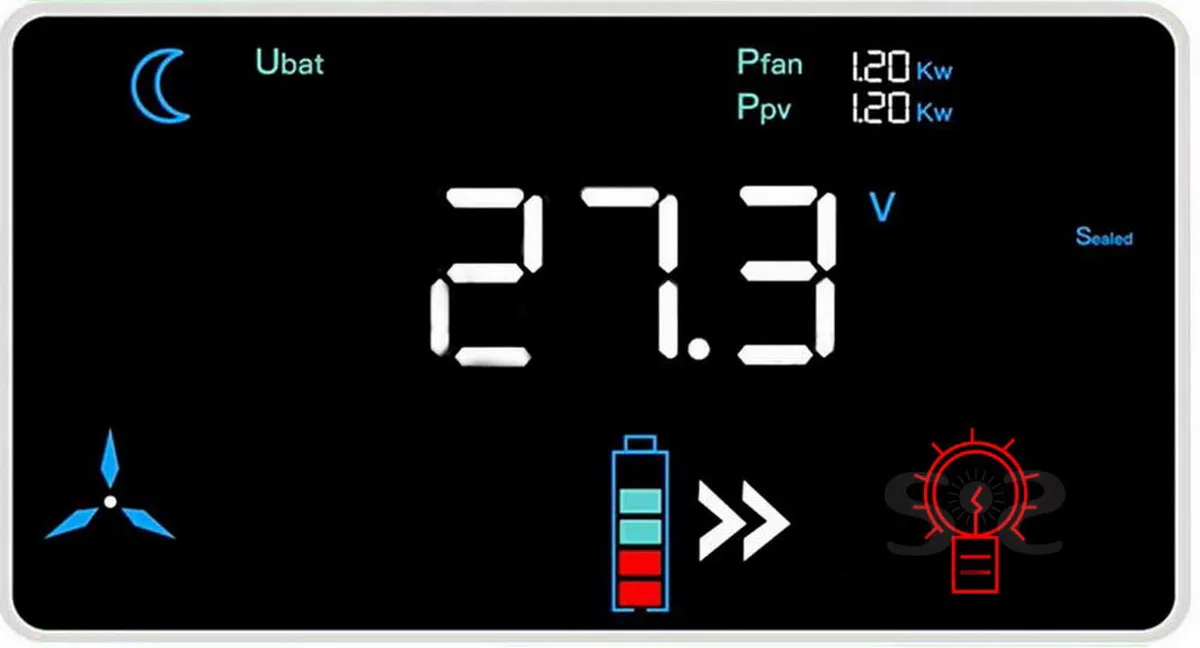

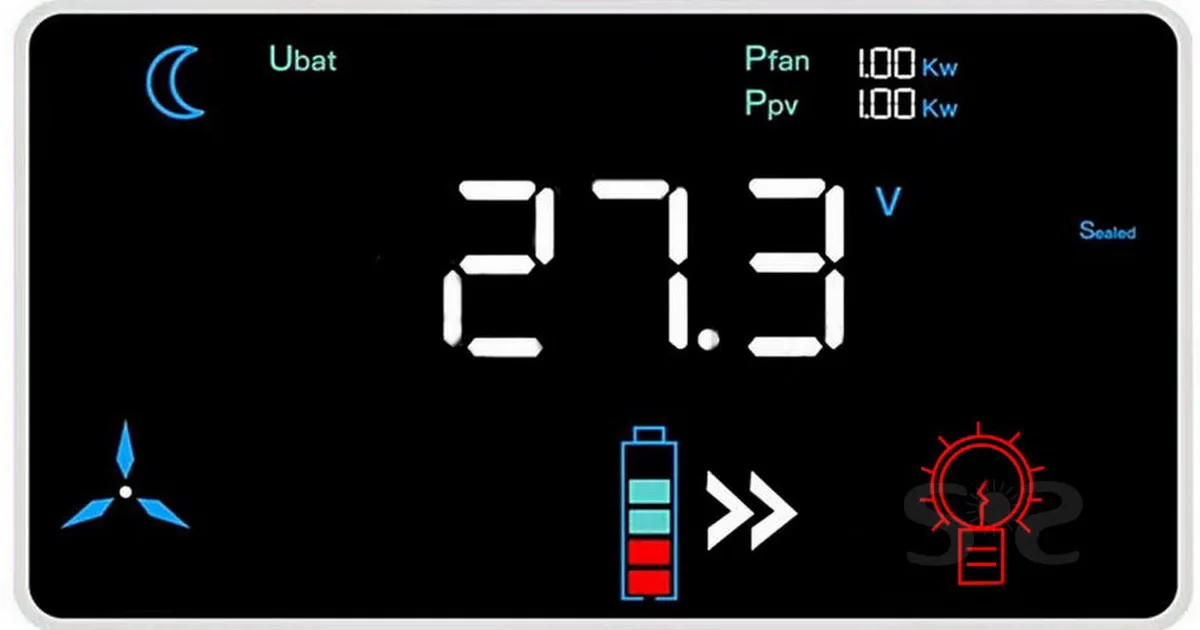

Écran pour panneau solaire 1000W et générateur éolien 1000W
Écran pour panneau solaire 1200W et générateur éolien 1200W

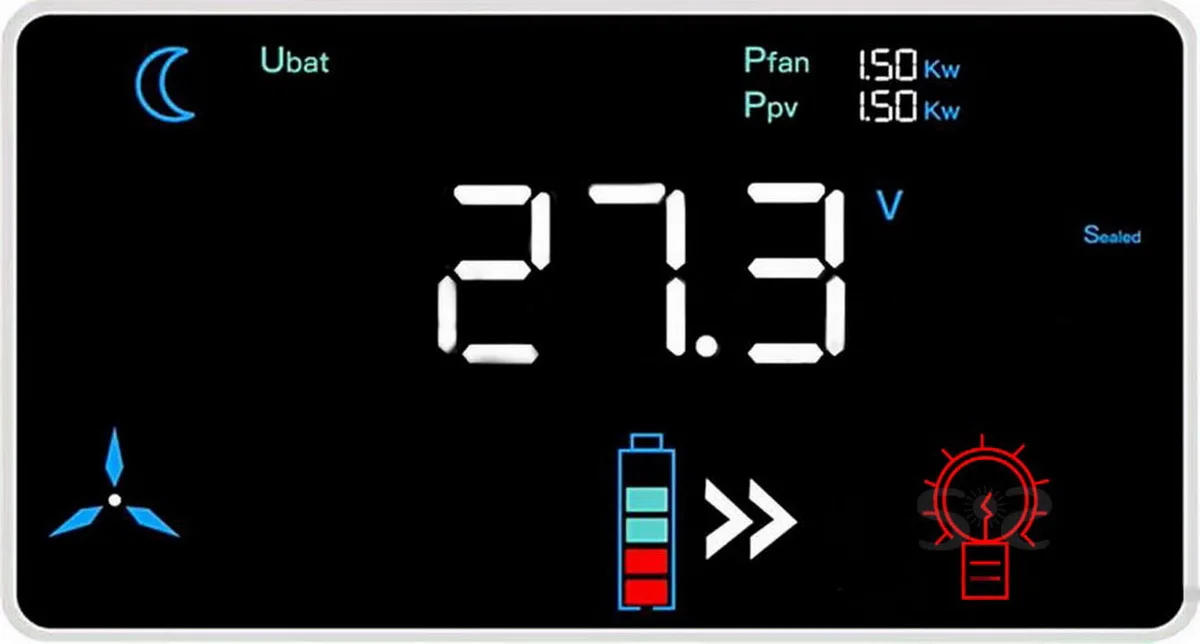

Écran pour panneau solaire 1500W et générateur éolien 1500W
Remarque :pour en savoir plus sur les instructions et le modèle, veuillez nous contacter GRATUITEMENT un manuel d'utilisation magnifiquement illustré (avec divers catalogues de produits de contrôleur hybride)

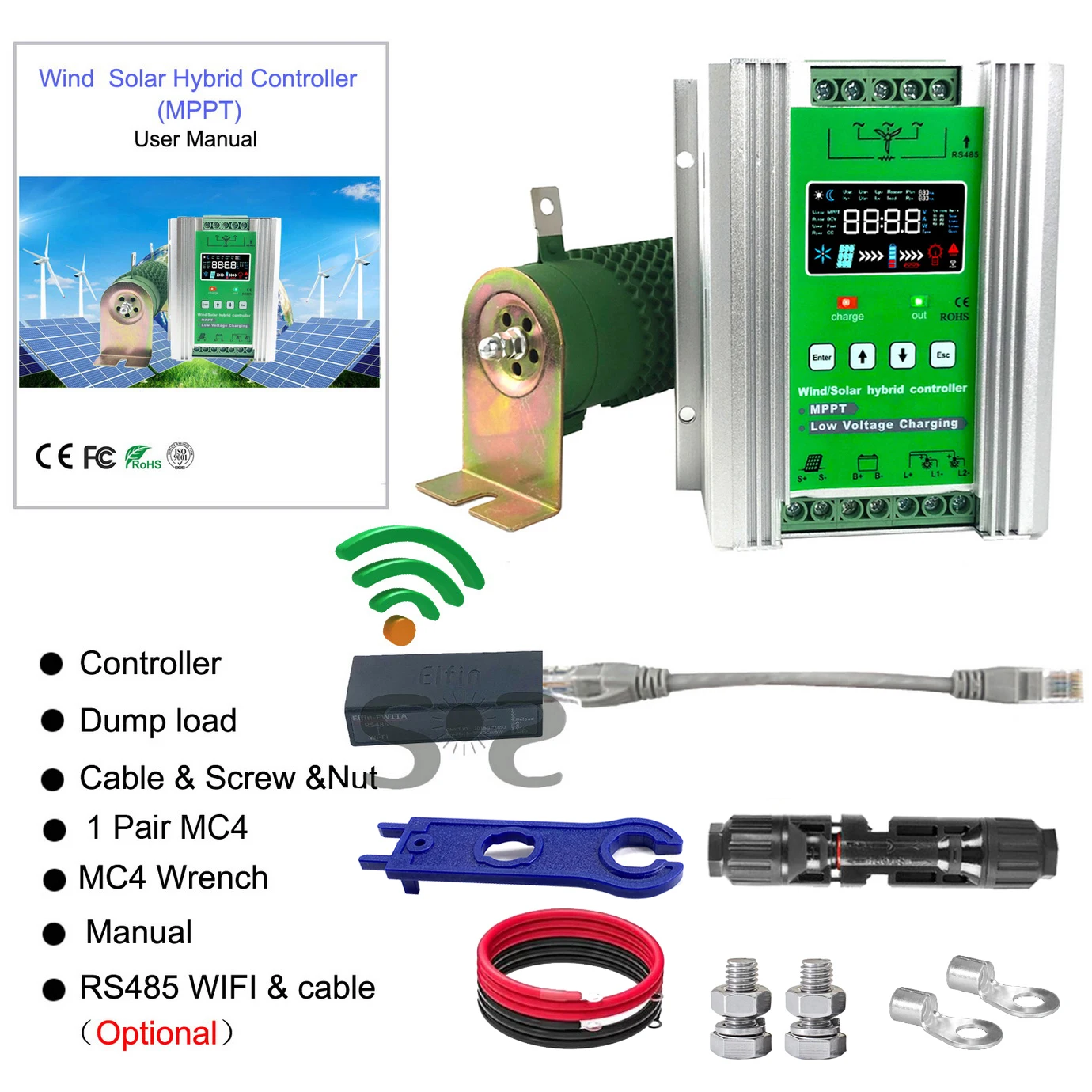

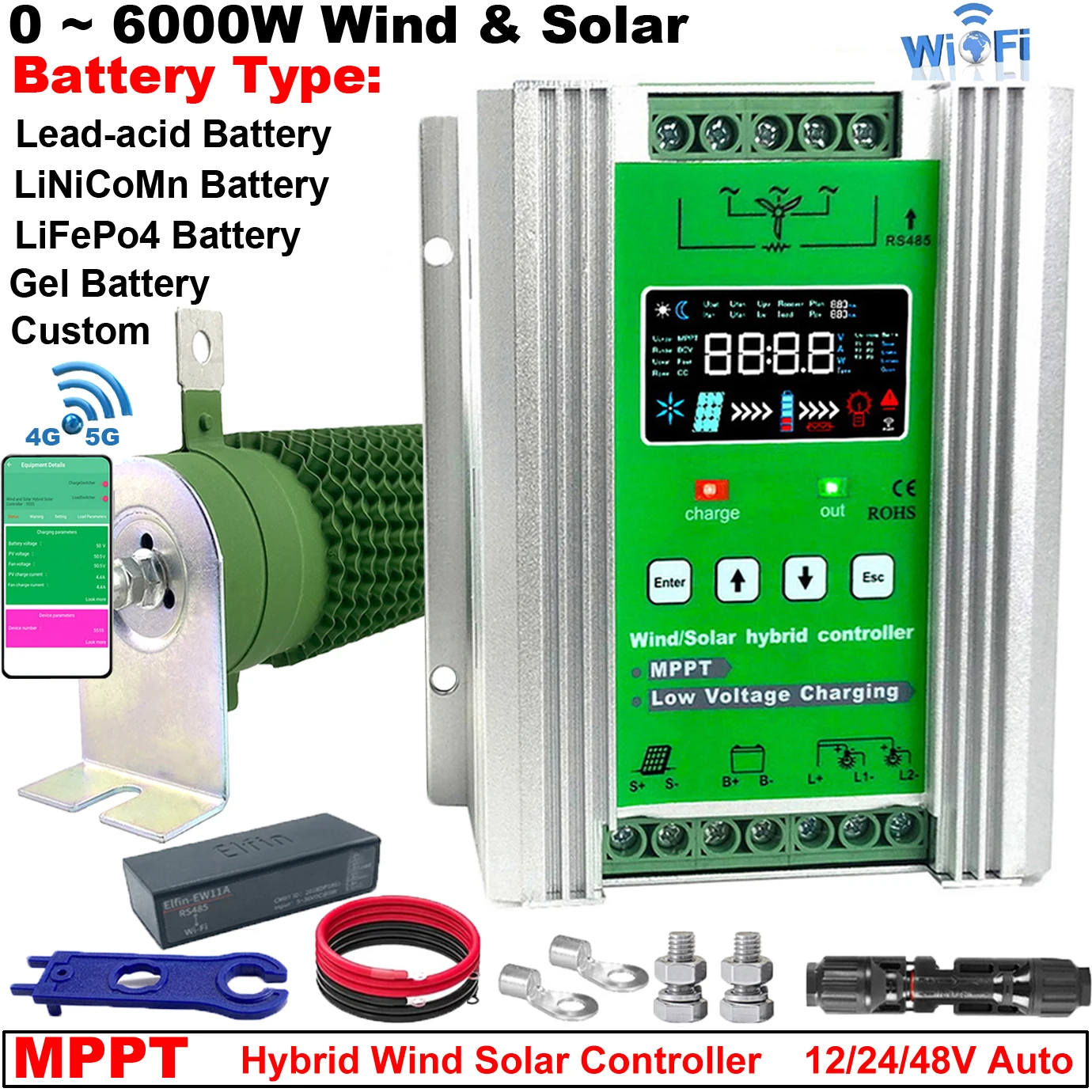

liste des articles :
FAQ
1.Pourquoi choisir MARS ENERGY comme fournisseur de produits?
(1) Mars Energy est une marque célèbre sur le marché mondial du secteur des nouvelles énergies.Nous disposons de solides équipes techniques de R&D et de lignes de production professionnelles ;
(2) Mars Energy est un fabricant spécialisé dans la production de contrôleurs de Chine.Il dispose d'un système complet de gestion de la qualité et d'avantages en matière de contrôle des coûts ;
(3) Mars Energy est un leader du commerce électronique transfrontalier.Après de nombreuses années d'exploitation, Mars Energy a terminé l'intégration, coopère avec une logistique express de renommée mondiale.La livraison locale peut être effectuée rapidement ;
(4) Mars Energy a mis en place des équipes commerciales et après-vente dans plusieurs pays, qui peuvent fournir des conseils avant-vente et un service après-vente dans une langue locale ;
(5) Depuis devenir membre doré de l'AL ABABA en 2005, Mars Energy a gagné les éloges de plus en plus de clients à travers le monde pour son professionnalisme, son attitude responsable et sa haute qualité.

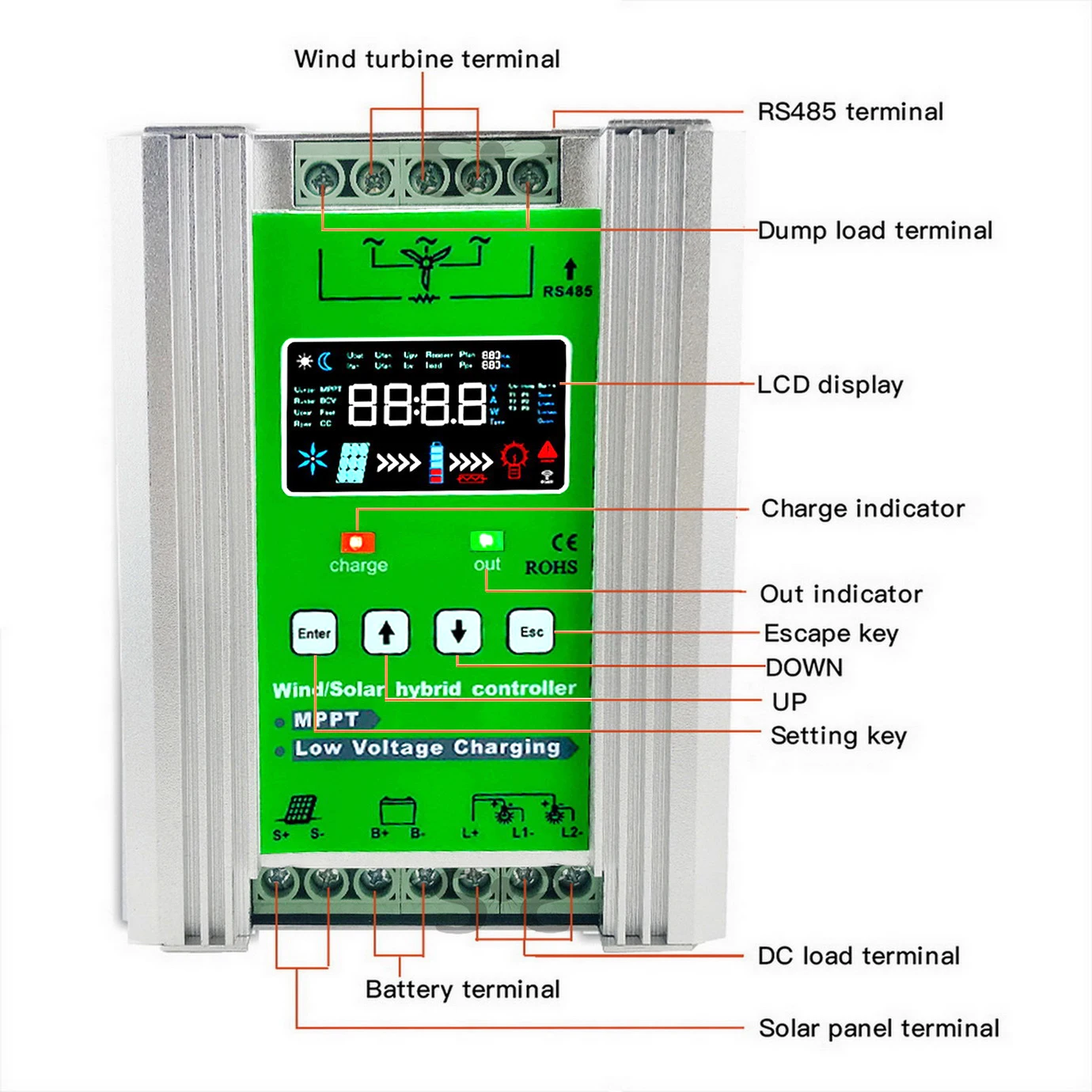

2.Comment connecter ces 3 bornes du contrôleur à mes fils de sortie éolienne?
(1) À l'éolienne CA, l'un des trois fils de l'éolienne peut être connecté à n'importe quelle borne éolienne de votre contrôleur.Car ils ne sont pas électrodes ;
(2) La sortie du vent CC est composée de 2 fils (positif négatif), vous pouvez les connecter à n'importe quelle borne éolienne de votre contrôleur.
3. Combien de moyens de connexion l'utilisateur peut choisir lorsqu'il utilise ce contrôleur?
La charge éolienne et la charge solaire sont indépendantes, l'utilisateur peut donc choisir l'un des éléments suivants comme méthode de connexion :
(1) Connectez uniquement le générateur d'éolienne pour charger la batterie ;
(2) Connectez uniquement l'énergie solaire pour charger la batterie ;
(3) Connectez l'éolienne et l'énergie solaire pour construire un système hybride d'énergie solaire pour charger la batterie.
4.Puis-je connecter une éolienne uniquement comme générateur pour charger la batterie lorsque je reçois mon contrôleur?
Oui, vous pouvez le faire.Mais pour objectif principal de telles conceptions de contrôleurs pour le chargement d'équipements à faible consommation d'énergie, tels que : lampadaires et surveillance, etc.Ainsi, établir un système solaire éolien hybride peut obtenir une meilleure garantie de charge.Étant donné que la plupart des éoliennes de faible puissance sont installées dans ou à proximité d'un lieu résidentiel, l'efficacité de la production éolienne n'est pas élevée en raison de la faible vitesse du vent et du temps de travail court.
5.Comment connecter mon système lorsque je reçois ce contrôleur?
Nous recommandons fortement à l'utilisateur d'installer un interrupteur pneumatique entre toutes les entrées ou sorties CC et CA.Ensuite, veuillez allumer le disjoncteur/interrupteur d'air dans cette commande :
(1) Allumez d’abord le disjoncteur entre la batterie et le contrôleur ;
(2) Deuxième allumage du disjoncteur entre le vent et le contrôleur ;
(3) Troisième allumage du disjoncteur entre la charge CC et le contrôleur ;
(4) Allumez finalement le disjoncteur entre l'énergie solaire et le contrôleur.
Remarque : Si vous souhaitez arrêter le système, veuillez procéder à l'ordre inverse comme ci-dessus.
6. Dois-je installer une protection supplémentaire contre la lumière pour mon système électrique?
Oui, c'est la meilleure façon d'installer une protection supplémentaire contre la lumière.
7.Comment fonctionne le contrôleur lorsque la vitesse du vent est trop rapide?
(1) Pour la tension ou le courant de sortie de l'éolienne qui dépasse la plage de sécurité, le contrôleur allumera automatiquement le frein et ralentira progressivement.Pendant ce temps, la charge de décharge commencera immédiatement à consommer un excès de courant.
(2) Mais lorsque vous rencontrez un temps de forte tempête, comme un ouragan ou un typhon, il est fortement recommandé de poser immédiatement l'éolienne.
8. Comment concevoir une tension hybride du système d'énergie solaire éolienne, 12 V, 24 V, 48 V, laquelle me convient le mieux?
(1) La tension du système est équivalente à la tension de la batterie ;
(2) Une fois la tension de la batterie conçue, la tension d'entrée du générateur d'éolienne et des modules solaires doit être adaptée selon les spécifications du tableau des paramètres ;
(3) Par conséquent, les utilisateurs ne peuvent pas simplement penser qu'une conception à tension plus basse peut obtenir un courant de charge plus important, mais ignorent que le courant excessif a dépassé la plage de fonctionnement du contrôleur ou de la batterie pour endommager le contrôleur ou la batterie.
9.Pourquoi conçu en MPPT?
(1) Le chargement de l'éolienne a adopté la technologie booster MPPT, qui permet à une faible vitesse du vent, l'électricité de l'éolienne peut toujours être utilisée ;
10.Lorsque l'éolienne est connectée au contrôleur, pourquoi sa vitesse de fonctionnement devient immédiatement très lente?
(1) La batterie atteint la tension flottante ;
(2) La tension de sortie nominale de l'éolienne est beaucoup plus élevée que celle de la batterie, car la vitesse de l'éolienne est proportionnelle à la tension de sortie et la tension est entraînée par la batterie, la vitesse sera donc très faible ;
11.Pourquoi le générateur éolien décharge la charge lorsque le contrôleur affiche un faible courant?
Le contrôleur protège tous les systèmes en détectant la tension de la batterie, le courant de charge et la température, etc.Lorsque la batterie atteint une tension de charge flottante ou une température élevée, l'éolienne décharge la charge, quelle que soit la quantité de courant de charge.
12.Pourquoi n'y a-t-il aucune courant de charge sur l'écran LCD mais que le vent fonctionne ou que l'énergie solaire fonctionne?
Ce n'est que lorsque la tension d'entrée atteint la tension de démarrage MPPT (8 V/16 V/32 V), elle peut être chargée. Mais la condition préalable est que la batterie est correctement connectée et qu'elle n'est pas complètement chargée.
